本實用新式歸屬線路板技術領域，具體牽涉到一種基于高厚徑深孔電鍍技術的高頻高速線路板。
環境技術：

隨著線路板技術的進展，線路板朝著高疏密程度、高精密度方向的進展，高頻高速線路板是指電磁頻率較高的特殊的一種線路板，普通來說，高頻可定義為頻率在1ghz以上。

現存的一種基于高厚徑深孔電鍍技術的高頻高速線路板，存在線路板在安裝固定時，普通是在線路板的邊緣預留安裝孔，經過螺釘施行固定安裝，該安裝辦法較為麻煩，且當安裝孔較小是，螺釘較細，不可以夠扼制線路板的安裝高度，安裝孔較大時，占用線路板的表平面或物體表面的大小，影響到線路板的元部件的安裝的問題，為此我們提出一種基于高厚徑深孔電鍍技術的高頻高速線路板。
技術成功實現要素：

本實用新式的期于供給一種基于高厚徑深孔電鍍技術的高頻高速線路板，以解決上面所說的環境技術中提出的現存的一種基于高厚徑深孔電鍍技術的高頻高速線路板，存在線路板在安裝固定時，普通是在線路板的邊緣預留安裝孔，經過螺釘施行固定安裝，該安裝辦法較為麻煩，且當安裝孔較小是，螺釘較細，不可以夠扼制線路板的安裝高度，安裝孔較大時，占用線路板的表平面或物體表面的大小，影響到線路板的元部件的安裝的問題。

為成功實現上面所說的目標，本實用新式供給如下所述技術方案：一種基于高厚徑深孔電鍍技術的高頻高速線路板，涵蓋線路板本體，所述線路板本體的下外表邊緣固定設置有固定框，所述固定框的下端固定設置有兩個固定條，兩個固定條的相鄰側面開設有滑槽，所述滑槽內固定設置有滑桿，且滑桿的外外表滑動套設有復位彈簧，且兩個固定條之間滑動設置有滑板，所述滑板的一端固定設置有滑塊，所述滑塊滑動套設在滑桿上，滑板的另一端開設有固定孔，所述固定孔貫穿滑板的下外表。

優選的，所述滑板的上外表開設有凹槽，所述凹槽的內底面接近固定孔的一端設置有鎖定組件，所述鎖定組件涵蓋鎖桿和掉轉彈簧，所述鎖桿的一端經過轉動軸與滑板轉動連署，所述掉轉彈簧套設在轉動軸上，且掉轉彈簧的一端與鎖桿固定連署，另一端與滑板固定連署。

優選的，所述鎖桿接近轉動軸的一端固定設置有擋塊，離開轉動軸的一端設置有固定銷，所述凹槽的內底面開設有銷孔，所述固定銷與銷孔相合適。

優選的，所述固定框的下外表固定設置有限位板，所述限位板位于兩個固定條之間，且限位板的外外表旋合貫穿有螺釘，所述滑板的端部開設有螺孔，所述螺釘與螺孔經過螺絲扣旋合連署。

優選的，所述固定框的里外側面燒焊設置有帶孔固定片，所述固定框與線路板本體和固定條經過螺釘旋合固定。

優選的，所述固定框的外側面貫穿開設有通孔。

優選的，所述滑板的下外表接近固定孔的一端設置有凸起。

與現存技術相形，本實用新式的有好處效果是：

(1)經過預設滑板，可依據線路板所需求安裝的高度，挑選合宜長度的螺釘，安裝簡便，易于調節高度，且不另外占用線路板的表平面或物體表面的大小，適應推廣運用。

(2)經過預設鎖定組件，易于螺釘安裝進入了固定孔內，設置擋塊，防止鎖桿轉動過度，設置固定銷和固定孔，易于將鎖桿壓按貼合在凹槽的里外表后對其施行固定，設置限位板和螺釘，對滑板施行限位固定，使其與線路板本體的連署更加穩固，經過固定框將線路板本體與固定條施行連署，保障線路板的靠得住性，設置通孔，減緩固定框的自重，且易于線路板本體的通風散熱。

附圖解釋明白

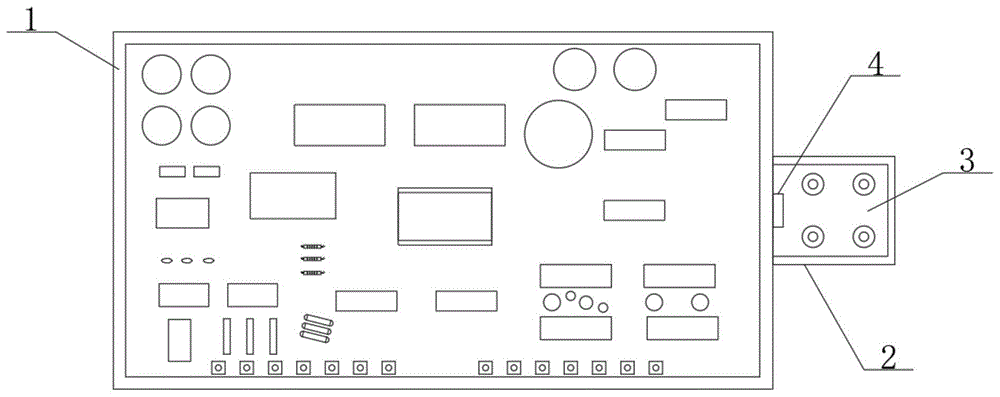

圖1為本實用新式的結構概況圖；

圖2為本實用新式的線路板本體仰視圖；

圖3為本實用新式的滑板透視圖；

圖4為本實用新式的固定框立體圖；

圖中：1、線路板本體；2、滑板；3、凹槽；4、鎖定組件；5、固定框；6、固定條；7、限位板；8、滑槽；9、滑桿；10、滑塊；11、復位彈簧；12、鎖桿；13、擋塊；14、掉轉彈簧。

具體實行形式

下邊將接合本實用新式實行例中的附圖，對本實用新式實行例中的技術方案施行明白、完整地描寫，顯然，所描寫的實行例僅只是本實用新式一小批實行例，而不是所有的實行例。基于本實用新式中的實行例，身手域平常的技術擔任職務的人在沒有做起航明性勞動前提下所取得的全部其它實行例，都歸屬本實用新式盡力照顧的范圍。

實行例

請參看圖1-圖4，本實用新式供給一種技術方案：一種基于高厚徑深孔電鍍技術的高頻高速線路板，涵蓋線路板本體1，線路板本體1的下外表邊緣固定設置有固定框5，固定框5的下端固定設置有兩個固定條6，兩個固定條6的相鄰側面開設有滑槽8，滑槽8內固定設置有滑桿9，且滑桿9的外外表滑動套設有復位彈簧11，且兩個固定條6之間滑動設置有滑板2，滑板2的一端固定設置有滑塊10，滑塊10滑動套設在滑桿9上，滑板2的另一端開設有固定孔，固定孔開設有四個，使其連署更加穩固，固定孔貫穿滑板2的下外表，經過設置滑板2，安裝時，先將滑板2從線路板本體1的下端向一側拉出，此時滑塊10沿著滑桿9滑動并壓縮復位彈簧11，待滑板2上的固定孔所有露出后，將固定螺釘貫穿固定孔對其施行固定，且可依據線路板本體1所需求安裝的高度，挑選合宜長度的螺釘，先將螺釘貫穿固定孔，而后從下方旋合螺絲帽要得螺釘與線路板本體1固定，再將螺釘的下端旋合進入了待固定件上，固定完結后，松開線路板本體1，在復位彈簧11的效用下，線路板本體1復位至固定孔的上方，安裝簡便，易于調節高度，且不另外占用線路板本體1的表平面或物體表面的大小，適應推廣運用。

本實行例中，滑板2的上外表開設有凹槽3，凹槽3的內底面接近固定孔的一端設置有鎖定組件4，鎖定組件4涵蓋鎖桿12和掉轉彈簧14，鎖桿12的一端經過轉動軸與滑板2轉動連署，掉轉彈簧14套設在轉動軸上，且掉轉彈簧14的一端與鎖桿12固定連署，另一端與滑板2固定連署，經過設置鎖定組件4，安裝時，經過鎖桿12對滑板2施行限位，易于螺釘安裝進入了固定孔內，且安裝完結后，將鎖桿12向下壓按使其位于凹槽3內里，再將線路板本體1滑動復位至滑板2的上端即可。

本實行例中，鎖桿12接近轉動軸的一端固定設置有擋塊13，離開轉動軸的一端設置有固定銷，凹槽3的內底面開設有銷孔，固定銷與銷孔相合適，經過設置擋塊13，防止鎖桿12轉動過度，設置固定銷和固定孔，易于將鎖桿12壓按貼合在凹槽3的里外表后對其施行固定。

本實行例中，固定框5的下外表固定設置有限位板7，限位板7位于兩個固定條6之間，且限位板7的外外表旋合貫穿有螺釘，滑板2的端部開設有螺孔，螺釘與螺孔經過螺絲扣旋合連署，經過設置限位板7和螺釘，對滑板2施行限位固定，使其與線路板本體1的連署更加穩固。

本實行例中，固定框5的里外側面燒焊設置有帶孔固定片，固定框5與線路板本體1和固定條6經過螺釘旋合固定，經過固定框5將線路板本體1與固定條6施行連署，防止固定條6接觸線路板本體1的下外表，保障線路板的靠得住性。

本實行例中，固定框5的外側面貫穿開設有通孔，經過設置通孔，減緩固定框5的自重，且易于線路板本體1的通風散熱。

本實行例中，滑板2的下外表接近固定孔的一端設置有凸起，該凸起的下外表與固定條6下外表在同一最簡單的面上，經過設置凸起，易于將滑板2拉進出行安裝固定。

本實用新式的辦公原理及運用流程：安裝時，先將滑板2從線路板本體1的下端向一側拉出，此時滑塊10沿著滑桿9滑動并壓縮復位彈簧11，待滑板2上的固定孔所有露出后，將固定螺釘貫穿固定孔對其施行固定，依據線路板本體1所需求安裝的高度，挑選合宜長度的螺釘，先將螺釘滑動貫穿固定孔，而后從下方旋合螺絲帽要得螺釘與線路板本體1固定，再將螺釘的下端旋合進入了待固定件上，固定完結后，松開線路板本體1，在復位彈簧11的效用下，線路板本體1復位至固定孔的上方，安裝簡便，易于調節高度，且不另外占用線路板本體1的表平面或物體表面的大小，適應推廣運用；

經過設置鎖定組件4，安裝時，經過鎖桿12對滑板2施行限位，易于螺釘安裝進入了固定孔內，且安裝完結后，將鎖桿12向下壓按使其位于凹槽3內里，再將線路板本體1滑動復位至滑板2的上端即可，設置擋塊13，防止鎖桿12轉動過度，設置固定銷和固定孔，易于將鎖桿12壓按貼合在凹槽3的里外表后對其施行固定，設置限位板7和螺釘，對滑板2施行限位固定，使其與線路板本體1的連署更加穩固，固定框5將線路板本體1與固定條6施行連署，防止固定條6接觸線路板本體1的下外表，保障線路板的靠得住性，設置通孔，減緩固定框5的自重，且易于線路板本體1的通風散熱，經過設置凸起，易于將滑板2拉進出行安裝固定。

盡管已經示出和描寫了本實用新式的實行例，對于身手域的平常的技術擔任職務的人而言，可以了解在不擺脫本實用新式的原理和神魂的事情狀況下可以對這些個實行例施行多種變動、改正、調換和變形，本實用新式的范圍由所附權益要求及其等同物框定。
