隨著電子技術迅速進展，以及無線通信技術在各領域的廣泛應用，高頻、高速、高疏密程度已逐層變成現代電子產品的顯著進展發展方向之一。信號傳道輸送高頻化和高速數碼化，強迫做PCB走向細微孔與埋/盲孔化、導線精密細致化、媒介層平均薄型化，高頻高速高精密程度多層PCB預設技術已變成一個關緊的研討領域。本文首先對高頻電路板做了簡單紹介，其次論述了PCB預設高頻電路板布線技法，最終紹介了PCB預設高頻電路板布線注意事情的項目，具體的尾隨采編一塊兒來理解一下子。

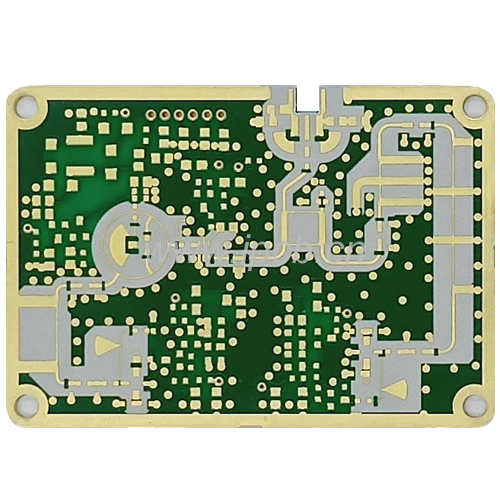

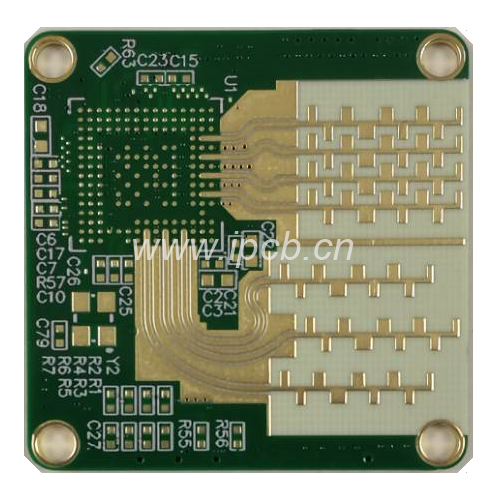

高頻電路板是電磁頻率較高的特殊的一種電路板，普通來說，高頻可定義為頻率在1GHz以上。其各項物理性能、精密度、技術參變量要求十分高，常用于交通工具防碰撞系統、衛恒星系統、無線電系統等領域。

該實用新式供給的這種高頻電路板，于芯板中空槽的上張嘴和下張嘴邊緣處設有可阻止流膠的擋邊，這么，芯板與置于其上外表和下外表的覆銅板粘合乎時常流膠不會進入了中空槽內，即一次壓合即可完成粘接操作，較現存技術需經二次壓合能力完成的高頻電路板，該實用新式中的高頻電路土地板結構簡單，成本低，便于制作。

一、高速電子部件管腳間的引線彎折越少越好

高頻電路布線的引線最好認為合適而使用全直線，需求然而，可用45度折線還是圓弧然而，這種要求在低頻電路中僅只用于增長銅箔的固著強度，而在高頻電路中，滿意這一要求卻可以減損高頻信號對外的發射和互相間的耦合。

二、高頻電路部件管腳間的引線層間交替越少越好

所說的“引線的層間交替越少越好”是指元件連署過程中所用的過孔（Via）越少越好。一個過孔可帶來約0.5pF的散布電容，減損過孔數能顯著增長速度和減損數值出錯的有可能性。

三、高頻電路部件管腳間的引線越短越好

信號的輻射強度是和信號線的走線長度成正比的，高頻的信號引線越長，它就越容易耦合到接近它的元部件上去，所以對于諸如信號的報時的鐘、晶振、DDR的數值、LVDS線、USB線、HDMI線等高頻信號線都是要求盡有可能的走線越短越好。　　

四、注意信號線近距離平行駛線引入的“串擾”

高頻電路布線要注意信號線近距離平行駛線所引入的“串擾”，串擾是指沒有直鄰接署的信號線之間的耦合現象。因為高頻信號沿著傳道輸送線是以電磁波的方式傳道輸送的，信號線會起到接收天線的效用，電磁力場的能+羭縷會在傳道輸送線的四周圍發射，信號之間因為電磁力場的互相耦合而萌生的不希望的噪聲信號稱為串擾（Crosstalk）。PCB板層的參變量、信號線的間距、驅動端和收繳端的電氣特別的性質以及信號線端接形式對串擾都有一定的影響。所以為了減損高頻信號的串擾，在布線的時刻要求盡有可能的做到以下幾點：

（1）假如同一層內的平行駛線幾乎沒有辦法防止，在相鄰兩個層，走線的方向必須卻為互相鉛直；

（2）在布線空間準許的條件下，在串擾較嚴重的兩條線之間插進去一條地線或地最簡單的面，可以起到隔離的效用而減損串擾；

（3）當信號線四周圍的空間本身就存在時變的電磁力場時，若沒有辦法防止平行散布，可在平行信號線的反面安置大平面或物體表面的大小“地”來大幅減損干擾；

（4）在數碼電路中，一般的報時的鐘信號都是邊沿變動快的信號，對外串擾大。所以在預設中，報時的鐘線宜用地線包圍起來并多打地線孔來減損散布電容，因此減損串擾；

（5）對高頻信號報時的鐘盡力運用低電壓差分報時的鐘信號并包地形式，需求注意包地打孔的完整性；

（6）在布線空間允許的前提下，加大相鄰信號線間的間距，減小信號線的平行長度，報時的鐘線盡力與關鍵信號線鉛直而不要平行；

（7）擱置無須的輸入端不要懸在空中，而是將其接地或接電源（電源在高頻信號回路中也是地），由于懸在空中的線可能等效于發射接收天線，接地就能制約發射。實踐證實，用這種方法消弭串擾有時候能迅即發生效力。

五、集成電路塊的電源引腳增加高頻退藕電容

每個集成電路塊的電源引腳就近增一個高頻退藕電容。增加電源引腳的高頻退藕電容，可以管用地制約電源引腳上的高頻諧波形成干擾。

六、高頻數碼信號的地線和摹擬信號地線做隔離

摹擬地線、數碼地線等接往公共地線時要用高頻扼流磁珠連署還是直接隔離并挑選合宜的地方單點互聯。高頻數碼信號的地線的地電位普通是不完全一樣的，兩者直接每常存在一定的電壓差，并且，高頻數碼信號的地線還每常帶有十分浩博的高頻信號的諧波斤兩，當直鄰接署數碼信號地線和摹擬信號地線時，高頻信號的諧波就融會貫通過地線耦合的形式對摹擬信號施行干擾。所以一般事情狀況下，對高頻數碼信號的地線和摹擬信號的地線是要做隔離的，可以認為合適而使用在合宜位置單點互聯的形式，還是認為合適而使用高頻扼流磁珠互聯的形式。

七、防止走線形成的環路

各類高頻信號走線盡力不要形成環路，若沒有辦法防止則應使環路平面或物體表面的大小盡力小。

（1）合理挑選層數

在PCB預設中對高頻電路板布線時，利用半中腰內層最簡單的面作為電源和地線層，可以起到屏蔽的效用，管用減低寄生電感、縮減信號線長度、減低信號間的交錯干擾，普通事情狀況下，四層板比兩層板的噪聲低 20dB。

（2）走線形式

在PCB預設中對高頻電路板布線時，走線務必依照 45°角拐彎，這么可以減小高頻信號的發射和互相之間的耦合。

（3）走線長度

在PCB預設中對高頻電路板布線時，走線長度越短越好，兩根線并行距離越短越好。

（4）過孔數目

在PCB預設中對高頻電路板布線時，過孔數目越少越好。

（5）層間布線方向

在PCB預設中對高頻電路板布線時，層間布線方向應當取鉛直方向，就是頂層為水準方向，底層為鉛直方向，這么可以減小信號間的干擾。

（6）敷銅

在PCB預設中對高頻電路板布線時，增加接地的敷銅可以減小信號間的干擾。

（7）包地

在PCB預設中對高頻電路板布線時，對關緊的信號線施行包地處置，可以顯著增長該信號的抗干擾有經驗，當然還可以對干擾源施行包地處置，使其不可以干擾其他信號。

（8）信號線

在PCB預設中對高頻電路板布線時，信號走線不可以環路，需求依照菊花鏈形式布線。

（9）去耦電容

在PCB預設中對高頻電路板布線時，在集成電路的電源端跨接去耦電容。

（10）高頻扼流

在PCB預設中對高頻電路板布線時，數碼地、摹擬地等連署公共地線時要接高頻扼流部件，普通是核心孔穿有導線的高頻鐵氧氣體磁珠。
