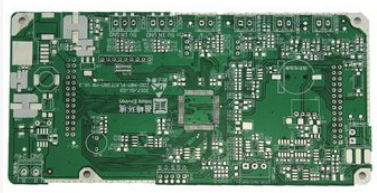

一、PCB電路板預設的前一階段辦公

1、利用原理圖預設工具畫出原理圖，況且生成對應的網絡表。假如電路板比較簡單，已經有了網絡表，也可以不施行原理圖的預設，直接進入了PCB預設系統，在PCB電路板預設系統中，直接取用零件封裝，人工生成網絡表。

2、手工更改網絡表，將一點元件的固定用腳等原理圖上沒有的焊盤定義到與它通連的網絡上，沒不論什么物理連署的可定義到地域盡力照顧地等。將一點原理圖和PCB電路板封裝庫中引腳名字不完全一樣的部件引腳名字改成和PCB電路板封裝庫中的完全一樣，尤其是二、有三個電極的管子等。

二、繪制自個兒定義的非標準部件的封裝庫。提議將自個兒所畫的部件都放入一個自個兒樹立的PCB庫專用預設文件。

三、設置PCB電路板預設背景和畫出印刷電路的邊框

1、進入了PCB電路板系統的第1步就是設置PCB預設背景，涵蓋設置格點體積和類型，光標類型，版層參變量，布線參變量等。大部分?jǐn)?shù)參變量都可以用系統默許值，并且這些個參變量通過設置在這以后，合乎私人的習性，往后無庸再去改正。

2、計劃電路板，主要是確認電路板的邊框，涵蓋電路板的尺寸體積等。在需求安放固定孔的地方放上合適體積的焊盤。對于3mm的螺釘可用6.5~8mm的外徑和3.2~3.5mm內徑的焊盤，對于標準板可從其他板或PCBizard中調入。注意在畫出電路板邊框前，必須要將現時層設置成KeepOut層，即嚴禁布線層。

四、敞開全部要用到的PCB電路板庫文件后，調入網絡表文件和改正零件封裝這一步是十分關緊的一個環節。網絡表是PCB電路板半自動布線的魂靈，也是原理圖預設與印刷電路板預設的接口。只有將網絡表裝入后，能力施行電路板的布線。在原理圖預設的過程中，ERC查緝不會牽涉到到零件的封裝問題。因?yàn)檫@個，原理圖預設時，零件的封裝有可能被忘記，在引進網絡表時可以依據預設事情狀況來改正或補給零件的封裝。當然，可以直接在PCB電路板的生成網絡表，況且指定零件封裝。

五、安置零件封裝的位置，也稱零件布局。Protel99可以施行半自動布局，也可以施行手動布局。假如施行半自動布局，運行“Tools”下邊的“AutoPlace”。布線的關鍵是布局，大多數預設者認為合適而使用手動布局的方式。用鼠標選中一個元件，按住鼠標左鍵不放，牽制這個元件到了目標地，放開左鍵，將該元件固定。Protel99在布局方面新增加了一點技法。新的交互式布局選項里面含有半自動挑選和半自動對齊。運用半自動挑選形式可以很快地使聚在一起相仿封裝的元件，而后旋轉、展開和收拾成組，就可以移動到板上所需位置上了。當簡易的布局完成后，運用半自動對齊形式齊楚地展開或縮緊一組封裝相兒是的元件。

提醒：在半自動挑選時，運用ShiftX或Y和CtrlX或Y可展開和縮緊選定組件的X、Y方向。

注意：零件布局應該從機械結構散熱、電磁干擾、日后布線的便捷性等方面綜合思索問題。先安置與機械尺寸相關的部件，并鎖定這些個部件，而后是大的占位置的部件和電路的中心元件，再是外圍的小元件。

六、依據事情狀況再作合適調試，而后將所有部件鎖定。如果板上面的天空間準許，則可在板上放上一點大致相似于實驗板的布線區。對于大扳手，應在半中腰多加固定螺釘孔。板上有重的部件或較大的接插件等受力部件邊上也應加固定螺釘孔，有需求的話可在合適位置放上一點測嘗試使用焊盤，最好在原理圖中就加上。將過小的焊盤過孔改大，將全部固定螺釘孔焊盤的網絡定義到地或盡力照顧地等。放好后用VIEW3D功能察看一下子實效果，保存到磁盤。

七、布線規則設置。布線規則是設置布線的各個規范。若是運用層面、各組線寬、過孔間距、布線的拓樸結構等局部規則，可經過Design-Rules的Menu處從其他板導出后，再導入這塊板。這個步驟不需要每每都要設置，按私人的習性，設定一次就可以。

1、電路原理圖的預設：電路原理圖的預設主要是PROTEL99的原理圖預設系統（Advanced Schematic）來畫出一張電路原理圖。在這一過程中，要充分利用PROTEL99所供給的各種原理圖繪圖工具、各種編輯功能，獲得一張準確、精致美好的電路原理圖。

2、萌生網絡表：網絡表是電路原理圖預設（SCH）與印制線路板預設（PCB）之間的一座橋梁，它是電路板半自動的魂靈。網絡表可以從電路原理圖中取得，也可從印制線路板中提出取得出來。

3、印制線路板的預設：借助PROTEL99供給的堅強雄厚功能成功實現電路板的版面預設。
