多層電路板相對于平常的雙層電路板和單層板的一個十分關緊的優勢就是信號線和電源可以散布在不一樣的板層上，增長信號的隔離程度和抗干擾性能。內電層為一銅膜層，該銅膜被瓜分為幾個互相隔離的地區范圍，每個地區范圍的銅膜經過過孔與特別指定的電源或地線銜接，因此簡化電源和地網絡的走線，同時可以管用減小電源內部電阻。
內電層一般為整片銅膜，與該銅膜具備相同網絡名字的焊盤在經過內電層的時刻系統會半自動將其與銅膜連署起來。焊盤/過孔與內電層的連署方式以及銅膜和其它不歸屬該網絡的焊盤的安全間距都可以在Power Plane Clearance選項中設置。挑選【Design】/【Rules…】指示，裸機Manufacturing選項，那里面的Power Plane Clearance和Power Plane Connect Style選項與內電層有關，其內部實質意義紹介如下所述。
1．Power Plane Clearance

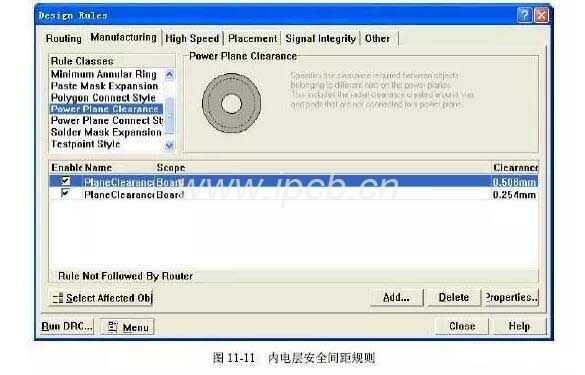

該規則用于設置內電層安全間距，主要指與該內電層沒有網絡連署的焊盤和過孔與該內電層的安全間距，如圖11-11所示。在制作的時刻，與該內電層沒有網絡連署的焊盤在經過內電層時其四周圍的銅膜便會被腐蝕掉，腐蝕的環形的尺寸即為該約束中設置的數字。
2．Power Plane Connect Style

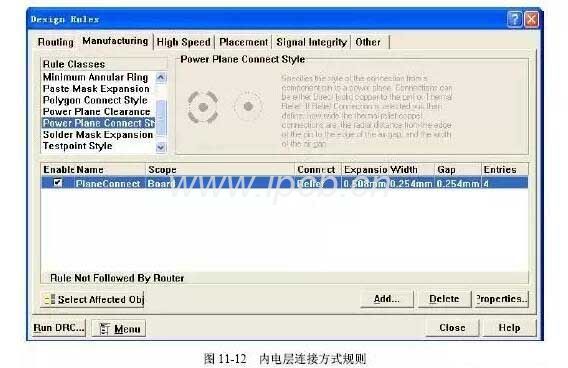

該規則用于設置焊盤與內電層的方式。主要指與該內電層有網絡連署的焊盤和過孔與該內電層連署時的方式。如圖11-12所示。

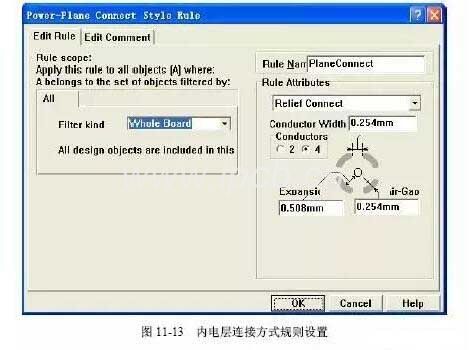

單機Properties（屬性）按鍵，彈出其規則設置會話框，如圖11-13所示。會話框左側為規則的適合使用范圍，在右側的Rule Attributes下拉列表中可以挑選連署形式：Relief Connect、Direct Connect和No connect。Direct Connect即直鄰接署，焊盤在經過內電層的時刻不把四周圍的銅膜腐蝕掉，焊盤和內電層銅膜直鄰接署；No connect指沒有連署，即與該銅膜網絡重名的焊盤不會被連署到內電層；預設擔任職務的人普通認為合適而使用系統默許的Relief Connect連署方式，該規則的設置會話框如圖11-13所示。
這種焊盤連署方式經過導體擴展和絕緣空隙與內電層維持連署，那里面在Conductor Width選項中設置導體出口的寬度；Conductors選項中挑選導體出口的數量，可以挑選2個或4個；Expansion選項中設置導體擴展局部的寬度；Air-Gap選項中設置絕緣空隙的寬度。
在本章的前幾節已經紹介了多層板的重疊結構的挑選，內電層的樹立和有關的設置，在本小節中將主要紹介多層板內電層的瓜分辦法和步驟，供讀者參照。

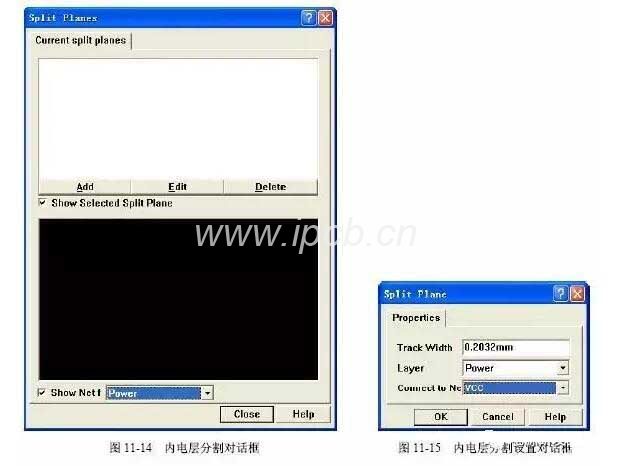

（1）在瓜分內電層之前，首先需求定義一個內電層，這在面前的章節中已經有了紹介，本處不再贅述。挑選【Design】/【Split Planes…】指示，彈出如圖11-14所示的內電層瓜分會話框。該會話框中的Current split planes欄三拇指內電層已經瓜分的地區范圍。在本例中，內電層尚未被瓜分，所以圖11-14所示的Current split planes欄為空白。Current split planes欄下的Add、Edit、Delete按鍵作別用于添加新的電源地區范圍，編輯選中的網絡和刪去選中的網絡。按鍵下方的Show Selected Split Plane View選項用于設置是否顯露現時挑選的內電層瓜分地區范圍的概況圖。假如挑選該選項，則在其下方的框中將顯露內電層中該地區范圍所區分清楚網絡地區范圍的略圖，那里面與該內電層網絡重名的引腳、焊盤或串線將在略圖中高亮顯露，不挑選該選項則不會高亮顯露。Show Net For選項，挑選該選項，假如定義內電層的時刻已經給該內電層指定了網絡，則在該選項上方的方框中顯露與該網絡重名的串線和引腳事情狀況。
（2）單機Add按鍵，彈出如圖11-15所示的內電層瓜分設置會話框。
在如圖11-15所示的會話框中，Track Width用于設置畫出邊框時的線寬，同時也是同一內電層上不一樣網絡地區范圍之間的絕緣間距，所以一般將Track Width設置的比較大。提議讀者在輸入數字時也要輸入單位。假如在該處只輸入數碼，不輸入單位，那末系統將默許運用現時PCB電路板編輯器中的單位。
Layer選項用于設置指定瓜分的內電層，此處可以挑選Power和GND內電層。本例中有多種電壓等級存在，所以需求瓜分Power內電層來為元部件供給不一樣等級的電壓。
Connect to Net選項用于指定被區分清楚的地區范圍所連署的網絡。一般內電層用于電源和地網絡的安置，不過在Connect to Net下拉列表中可以看見，可以將內層的整片網絡連署到信號網絡，用于信號傳道輸送，只是普通預設者不這么處置。信號所要求的信號電壓和電流弱，對導線要求小，而電源電流大，需求更小的等效內部電阻。所以普通信號在信號層走線，內電層專用于電源和地網絡串線。
（3）裸機圖11-15內電層瓜分設置會話框中的OK按鍵，進入了網絡地區范圍邊框畫出 狀況。
在畫出內電層邊框時，用戶普通將其它層面的信息掩飾起來，只顯露現時所編輯的內電層，便捷施行邊框的畫出。挑選【Tools】/【Preferences…】指示，彈出如圖11-16所示的會話框。挑選Display選項，再挑選Single Layer Mode復選框，如圖11-16所示。這么，除開現時辦公層Power以外，剩下層都被掩飾起來了，顯露效果如圖11-17所示。
在瓜分內電層時，由于瓜分的地區范圍將全部該網絡的引腳和焊盤都里面含有在內，所以用戶一般需求曉得與該電源網絡重名的引腳和焊盤的散布事情狀況，以便施行瓜分。在左側Browse PCB工具中挑選VCC網絡（如圖11-18所示），裸機Select按鍵將該網絡點亮選取。

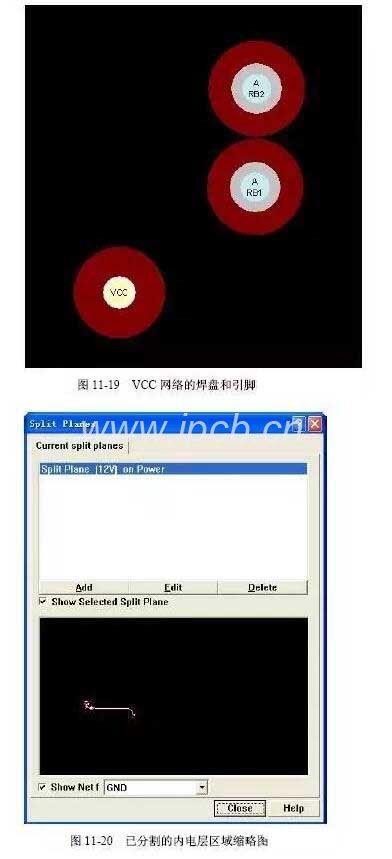

圖11-19所示為將VCC網絡點亮選取后，網絡標號為VCC的焊盤和引腳與其它網絡標號的焊盤和引腳的相比較。
挑選了這些個重名的網絡焊盤后，在畫出邊界的時刻就可以將這些個焊盤都里面含有到區分清楚的地區范圍中去。此時這些個電源網絡就可以不經過信號層串線而是直接經過焊盤連署到內電層。
（4）畫出內電層瓜分地區范圍。
挑選【Design】/【Split Planes…】指示，彈出如圖11-14所示的內電層瓜分會話框，裸機Add按鍵，彈出如圖11-15所示的內電層瓜分設置會話框。首先挑選12V網絡，裸機OK按鍵，光標變為十字狀，此時就可以在內電層著手瓜分辦公了。

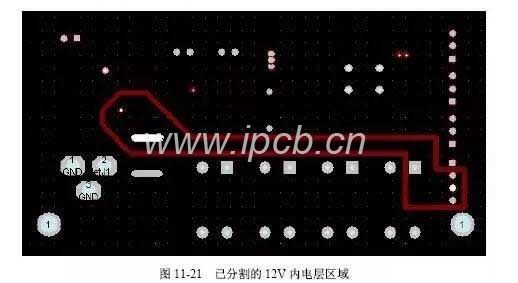

在畫出邊框邊界線時，可以按“Shift+空格鍵”來變更走線的拐角式樣，也可以按Tab鍵來變更內電層的屬性。在畫出完一個閉合的地區范圍后（起點和盡頭重合），系統半自動彈出如圖11-20所示的內電層瓜分會話框，在該會話框中可以看見一個已經被瓜分的地區范圍，在PCB編輯界面中顯露如圖11-21所示。

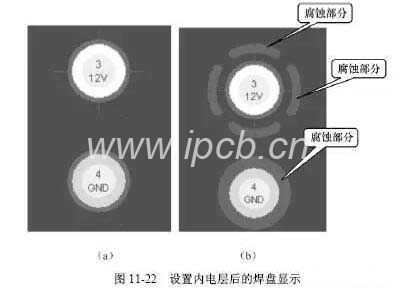

在添加完內電層后，放大某個12V焊盤，可以看見該焊盤沒有與導線銜接接（如圖11-22（a）所示），不過在焊盤上顯露出來了一個“+”字標識，表達該焊盤已經和內電層連署。
將現時辦公層切換到Power層，可以看見該焊盤在內電層的連署狀況。因為內電層一般是整片銅膜，所以圖11-22（b）中焊盤四周圍所示局部將在制造過程中被腐蝕掉，可見GND和該內電層是絕緣的。

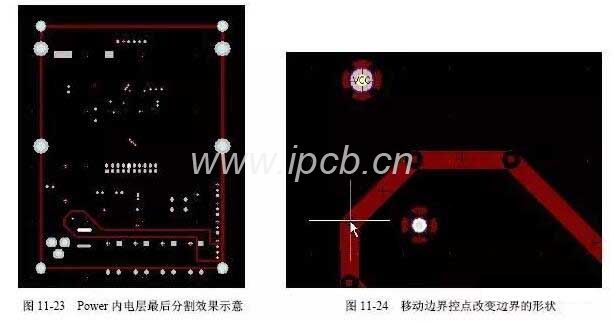

在內電層添加了12V地區范圍后，還可以依據實際需求添加別的網絡，就是說將整個兒Power內電層瓜分為幾個不一樣的互相隔離的地區范圍，每個地區范圍連署不一樣的電源網絡。最終完功效果如圖11-23所示。
在完成內電層的瓜分在這以后，可以在如圖11-20所示的會話框中編輯和刪去已安放的內電層網絡。裸機Edit按鍵可以彈出如圖11-15所示的內電層屬性會話框，在該會話框中可以改正邊界線寬、內電層層面和連署的網絡，但不可以改正邊界的式樣。假如對邊界的走向和式樣不滿，則只能裸機Delete按鍵，從新畫出邊界；還是挑選【Edit】/【Move】/【Split Plane Vertices】指示來改正內電層邊界線，此時可以經過移動邊界上的控點來變更邊界的式樣，如圖11-24所示。完成后在彈出的明確承認會話框中裸機Yes按鍵即可完成重繪。
在完成內電層的瓜分在這以后，本節再紹介幾個在內電層瓜分時需求注意的問題。

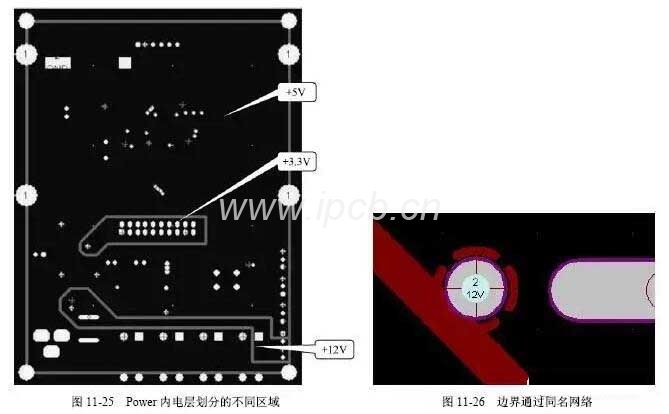

（1）在同一個內電層中畫出不一樣的網絡地區范圍邊界時，這些個地區范圍的邊界線可以互相重合，這也是一般認為合適而使用的辦法。由于在PCB板制造過程中，邊界是銅膜需求被腐蝕的局部，也就是說，一條絕緣空隙將不一樣網絡標號的銅膜給瓜分開來了，如圖11-25所示。這么既能充分利用內電層的銅膜地區范圍，也不會導致電氣隔離沖突。
（2）在畫出邊界時，盡力不要讓邊界線經過所要連署到的地區范圍的焊盤，如圖11-26所示。因為邊界是在PCB電路板的制造過程中需求被腐蝕的銅膜局部，可能顯露出來由于制造工藝的端由造成焊盤與內電層連署顯露出來問題。所以在PCB預設時要盡力保障邊界不經過具備相同網絡名字的焊盤。
（3）在畫出內電層邊界時，假如因為客觀端由沒有辦法將同一網絡的全部焊盤都里面含有在內，那末也可以經過信號層走線的形式將這些個焊盤連署起來。不過在多層板的實際應用中，應當盡力防止這種事情狀況的顯露出來。由于假如認為合適而使用信號層走線的形式將這些個焊盤與內電層連署，就相當于將一個較大的電阻（信號層走線電阻）和較小的電阻（內電層銅膜電阻）串連，而認為合適而使用多層板的關緊優勢就在于經過大平面或物體表面的大小銅膜連署電源和地的形式來管用減小線路阻抗，減小PCB接地電阻造成的地電位偏移，增長抗干擾性能。所以在實際預設中，應當盡力防止經過導線連署電源網絡。
（4）將地網絡和電源網絡散布在不一樣的內電層層面中，以起到較好的電氣隔離和抗干擾的效果。

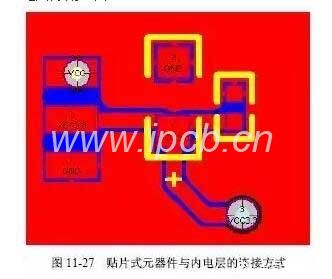

（5）對于貼片式元部件，可以在引腳處安放焊盤或過孔來連署到內電層，也可以從引腳
處引出一段很短的導線（引線應當盡力粗短，以減小線路阻抗），況且在導線的末端安放焊盤和過孔來連署，如圖11-27所示。
（6）關于去耦電容的安放。面前提到在芯片的近旁應當安放0.01μF的去耦電容，對于電源類的芯片，還應當安放10F還是更大的濾波電容來濾除電路中的高頻干擾和紋波，并用遍有可能短的導線連署到芯片的引腳上，再經過焊盤連署到內電層。
（7）假如不必瓜分內電層，那末在內電層的屬性會話框中直接挑選連署到網絡就可以了，不再需求內電層瓜分工具。
在本章及面前幾章的紹介中，我們已經著重提出了一點關于PCB預設所需求遵循的原則，在這處我們將這些個原則做一匯總，以供讀者在預設時參照，也可以作為預設完成后查緝時參照的根據。
（1）PCB電路板上所運用的元部件的封裝務必準確，涵蓋元部件引腳的體積尺寸、引腳的間距、引腳的編號、邊框的體積和方向表達等。
（2）極性元部件（電解電容、二極管、有三個電極的管子等）正陰極或引腳編號應當在PCB元部件庫中和PCB電路板上標出。
（3）PCB庫中元部件的引腳編號和原理圖元部件的引腳編號應該完全一樣，例如在面前章節媒介紹了二極管PCB庫元部件中的引腳編號和原理圖庫中引腳編號不完全一樣的問題。
（4）需求運用散熱片的元部件在畫出元部件封裝時應該將散熱片尺寸思索問題在內，可以將元部件和散熱片一概畫出變成群體封裝的方式。
（5）元部件的引腳和焊盤的內徑要般配，焊盤的內徑要略大于元部件的引腳尺寸，以便安裝。
（1）元部件安置平均，同一功能板塊的元部件應當盡力接近安置。
（2）運用同一類型電源和地網絡的元部件盡力安置在一塊兒，有幫助于經過內電層完成互相之間的電氣連署。
（3）接口元部件應當靠邊安放，并用字符串注明接口類型，接線引出的方向一般應當離去電路板。
（4）電源變換元部件（如變壓器、DC/DC變換器、三端穩壓管等）應當留有足夠的散熱空間。
（5）元部件的引腳或參照點應安放在格點上，有幫助于布線和睦美滿觀。
（6）濾波電容可以安放在芯片的背面，接近芯片的電源和地引腳。
（7）元部件的第1引腳還是標識方向的微記應當在PCB上標示，不可以被元部件遮蓋。
（8）元部件的標號應當緊靠元部件邊框，體積一統，方向齊楚，不與焊盤和過孔層疊，不可以安放在元部件安裝后被遮蓋的地區范圍。
（1）不一樣電壓等級電源應當隔離，電源走線不應交錯。
（2）走線認為合適而使用45°拐角或圓弧拐角，不準許有尖角方式的拐角。
（3）PCB走線直鄰接署到焊盤的核心，與焊盤連署的導線寬度不準許超過焊盤外徑的體積。
（4）高頻信號線的線寬不小于20mil，外部用地線圍繞，與其它地線隔離。
（5）干擾源（DC/DC變換器、晶振、變壓器等）底部不要布線，免得干擾。
（6）盡有可能加粗電源線和地線，在空間準許的事情狀況下，電源線的寬度不小于50mil。
（7）低電壓、低電流信號線寬9～30mil，空間準許的事情狀況下盡有可能加粗。
（8）信號線之間的間距應當大于10mil，電源線之間間距應當大于20mil。
（9）大電流信號線線寬應當大于40mil，間距應當大于30mil。
（10）過孔最小尺寸優選外徑40mil，內徑28mil。在頂層和底層之間用導線連署時，優選焊盤。
（11）不準許在內電層上布相信號線。
（12）內電層不一樣地區范圍之間的間隔寬度不小于40mil。
（13）在畫出邊界時，盡力不要讓邊界線經過所要連署到的地區范圍的焊盤。
（14）在頂層和底層鋪修敷銅，提議設置線寬值大于網格寬度，絕對遮蓋空余空間，且不留有死銅，同時與其它線路維持30mil（0.762mm）以上間距（可以在敷銅前設置安全間距，敷銅完結后改回原有安全間距值）。
（15）在布線完結后對焊盤作淚滴處置。
（16）金屬殼部件和板塊外部接地。
（17）安放安裝用和燒焊用焊盤。
（18）DRC查緝沒有差錯。
（1）電源最簡單的面應當接近地最簡單的面，與地最簡單的面有緊急耦合，況且安置在地最簡單的面之下。
（2）信號層應當與內電層相鄰，不應直接與其它信號層相鄰。
（3）將數碼電路和摹擬電路隔離。假如條件準許，將摹擬信號線和數碼信號線分層安置，并認為合適而使用屏蔽處理辦法；假如需求在同一信號層安置，則需求認為合適而使用隔離帶、地線條的形式減小干擾；摹擬電路和數碼電路的電源和地應當互相隔離，不可以混用。
（4）高頻電路對外干擾較大，最好單獨安置，運用上下都有內電層直接相鄰的半中腰信號層來傳道輸送，以便利用內電層的銅膜減損對外干擾。
本章主要紹介了多層電路板的預設步驟，涵蓋多層板層數的挑選、重疊結構的挑選；多層電路板布局布線與平常的雙層電路板布局布線的相同和不一樣；多層板特有的半中腰層的開創和設置，以及內電層預設。
