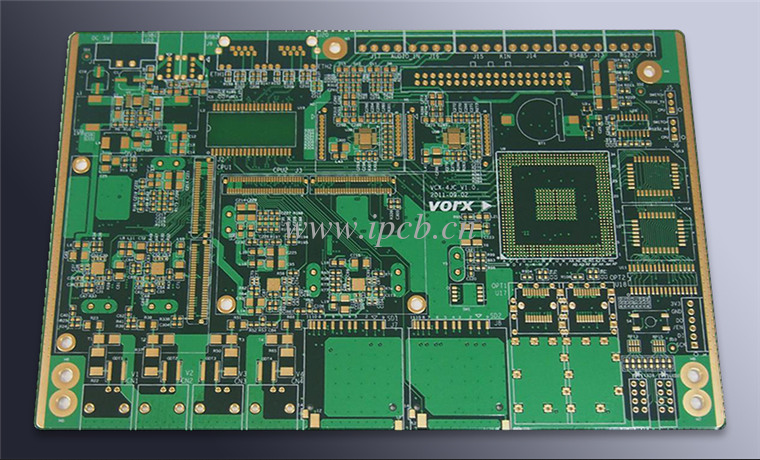

pcb多層板是一種特別的印制板，它的存在“特點”普通都比較特別，例如說六層電路板當中便會有pcb多層板的存在呢。這種多層板可以幫忙機器導通各種不一樣的線路呢，不止這么，還可以起到絕緣的效果，不會讓電與電之間互相碰撞，完全的安全。假如，您想要運用到一款比較好性能的pcb多層板，就必須要專心預設了，接下來就為大家解釋怎么樣預設pcb多層板。　　

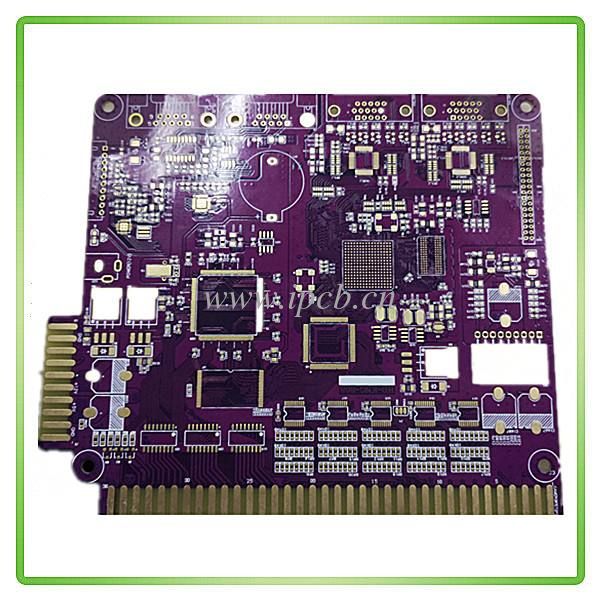

       PCB多層板預設：

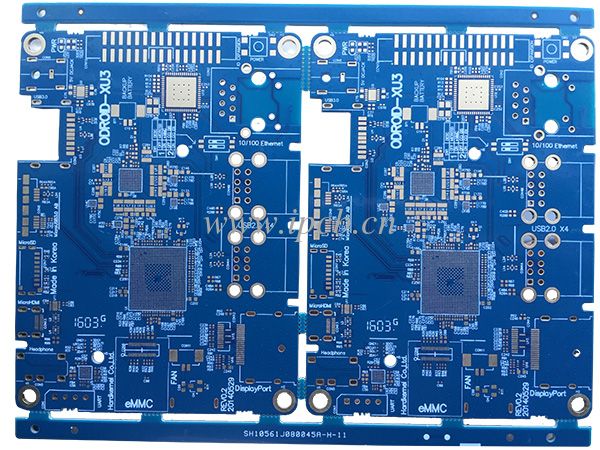

       一、板外形、尺寸、層數確實認
       1.不論什么一塊印制板，都存在著與其它結構件合適裝配的問題，所以，印制板的外形與尺寸，務必以產品整機結構為根據。但從出產工藝角度思索問題，應盡力簡單，普通為長寬比不太相差很遠的矩形，以利于裝配增長出產速率，減低勞動成本。
       2.層數方面，務必依據電路性能的要求、板尺寸及線路的密布程度而定。對多層印制板來說，以四層板、六層板的應用最為廣泛，以四層板為例，就是兩個導線層(元件面和 燒焊 面)、一個電源層和一個地層。
       3.多層板的各層應維持對稱，并且最好是雙數銅層，即四、六、八層等。由于錯誤稱的層壓，板容貌易萌生翹曲，尤其是對外表貼裝的多層板，更應當引動注意。　　


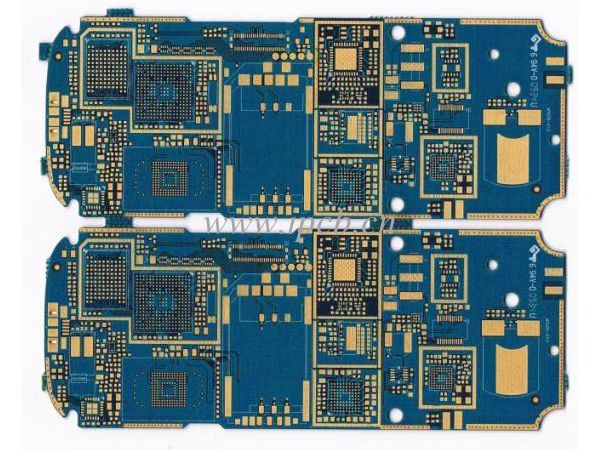

  二、元部件的位置及安擺放置方向
       1.元部件的位置、安擺放置方向，首先應從電路原理方面思索問題，迎合電路的走向。安擺放置的合理與否，將直接影響了該印制板的性能，尤其是高頻摹擬電路，對部件的位置及安擺放置要求，顯得更加嚴明。
       2.合理的安放元部件，在某種意義上，已經顯示了該印制板預設的成功。所以，在開始編排版印刷制板的版面、表決群體布局的時刻，應當對電路原理施行周密的剖析，先確認特別元部件(如大規模IC、大 功率管 、信號源等)的位置，而后再安置其它元部件，盡力防止有可能萌生干擾的因素。
       3.另一方面，應從印制板的群體結構來思索問題，防止元部件的排列疏密不均，顛三倒四。這不止影響了印制板的好看，同時也會給裝配和維修辦公帶來眾多不方便。
       三、導線布層、布線區的要求
       普通事情狀況下，多層印制板布線是按電路功能施行，在外層布線時，要求在燒焊面多布線，元部件面少布線，有幫助于印制板的維修和排故。細、密導線態度溫和受干擾的信號線，一般是安置在內層。大平面或物體表面的大小的 銅箔 應比較平均散布在內、外層，這將有助于減損板的翹曲度，也使電鍍時在外表取得較平均的鍍層。為避免外形加工傷及印制導線和機械加工時導致層間短路，里外層布線區的導電圖形離板緣的距離應大于50mil。
       四、導線走向及線寬的要求
       多層板走線要把電源層、地層和信號層分開，減損電源、地、信號之間的干擾。相鄰兩層印制板的線條應盡力互相鉛直或走斜線、曲線，不可以走不相交的兩條直線，以減損基板的層間耦合和干擾。且導線應盡力走短線，尤其是對小信號電路來講，線越短， 電阻 越小，干擾越小 。同一層上的信號線，變更方向時應防止銳角拐彎。導線的寬窄，應依據該電路對電流及阻抗的要求來確認，電源輸入線應大些，信號線可相對小一點。對普通數碼板來說，電源輸入線線寬可認為合適而使用50～80mil，信號線線寬可認為合適而使用6～10mil。
       導線寬度：0.5、1、0、1.5、2.0;
       準許電流：0.8、2.0、2.5、1.9;
       導線電阻：0.7、0.41、0.31、0.25;
       布線時還應注意線條的寬度要盡力完全一樣，防止導線忽然變粗及忽然變細，有幫助于阻抗的般配。　　

      五、鉆孔體積與焊盤的要求
       1.多層板上的元部件鉆孔體積與所選用的元部件引腳尺寸相關，鉆孔過小，會影響部件的裝插及上錫;鉆孔過大，燒焊時焊點不夠豐滿。普通來說，元件孔孔徑及焊盤體積的計算辦法為：
       2.元件孔的孔徑=元件引腳直徑(或?qū)蔷€)+(10～30mil)
       3.元件焊盤直徑≥元件孔直徑+18mil
       4.至于過孔孔徑,主要由成品板的厚度表決,對于高疏密程度多層板，普通應扼制在板厚∶孔徑≤5∶1的范圍內。過孔焊盤的計算辦法為:
       5.過孔焊盤(VIAPAD)直徑≥過孔直徑+12mil。　　

       六、電源層、地層分區及花孔的要求
       對于多層印制板來說，最低限度有一個電源層和一個地層。因?yàn)橛≈瓢迳先康碾妷憾冀釉谕粋€(gè)電源層上，所以務必對電源層施行分區隔離，分區線的體積普通認為合適而使用20～80mil的線寬為宜，電壓超高，分區線越粗。
       焊孔與電源層、地層連署處，為增加其靠得住性，減損燒焊過程中大平面或物體表面的大小金屬吸熱而萌生虛焊，普通連署盤應預設成花孔式樣。
       隔離焊盤的孔徑≥鉆孔孔徑+20mil
       七、安全間距的要求
       安全間距的設定 ，應滿意電氣安全的要求。普通來說，外層導線的最小間距不能小于4mil，內層導線的最小間距不能小于4mil。在布線能排得下的事情狀況下，間距應盡力取大值，以增長制板時的成品率及減損成品板故障的隱患。
       八、增長整板抗干擾有經驗的要求
       多層印制板的預設，還務必注意整板的抗干擾有經驗，普通辦法有：
       a.在各IC的電源、地近旁加上濾波 電容 ，容積普通為473或104。
       b.對于印制板上的敏銳信號，應作別加上伴行屏蔽線，且信號源近旁盡力少布線。
       c.挑選合理的接地點。　　

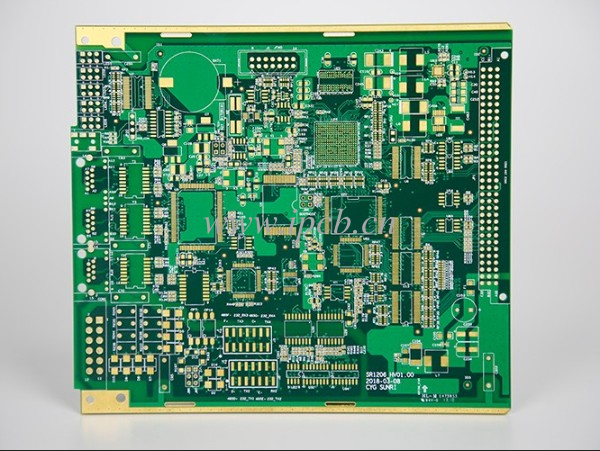

       pcb多層板的預設辦法想必大家也已經理解了，可是卻不曉得這種多層板的參變量到底是啥子。pcb多層板最小的孔徑普通為0.4mm，這是務必的預設呢，我們?cè)陬A(yù)設PCB多層板的時刻，必須要將它的厚度以及尺寸調節到適應電器運用的那一個范圍當中，過大非常不好，過小也非常不好。在施行外表處置的時刻，必須要挑選電鍍金的形式，否則絕緣的特別的性質有可能便會消逝了哦。
