「IPCB干貨」剛性線路板和饒性線路板特點及區別介紹
2020-07-02
瀏覽次數:1837
分享到:

  印刷線路板根據制作材料可分為剛性線路板和撓性線路板,剛性線路板有酚醛紙質層壓板、環氧紙質層壓板、聚酯玻璃氈層壓板、環氧玻璃布層壓板,撓性線路板又稱軟性印制線路板即FPC,軟性線路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高可靠性和較高曲繞性的印制線路板。它們二者各自有什么特點?有什么區別,應用主要是在哪些地方,我們一起來看看!

  撓性線路板產品特性:

  軟板是用柔性的絕緣基材制成的印刷線路,具有許多硬性印刷線路板不具備的優點,產品體積小,重量輕,大大縮小裝置的體積,適用電子產品向高密度,小型化,輕量化, 薄型化,高可靠方向發展的需要。 具有高度撓曲性,可自由彎曲,卷繞,扭轉,折迭,可立體配線,依照空間布局要求任意 安排,改變形狀,并在三維空間內任意移動和伸縮,從而達到組件裝配和導線連接一體化。

  具有優良的電性能,耐高溫,耐燃。化學變化穩定,安定性好,可信賴度高。具有更高的裝配可靠性,為電路設計提供了方便,并能大幅度降低裝配工作量,而且容易 保證電路的性能,使整機成本降低。 通過使用增強材料的方法增加其強度,以取得附加的機械穩定性。軟硬結合的設計也在一 定程度上彌補了柔性基材在組件承載能力上的略微不足。

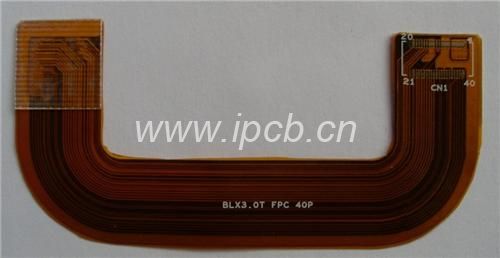

撓性線路板

  撓性線路板特點:

  (1)FPC體積小,重量輕。

  (2)FPC可移動、彎曲、扭轉。

  (3)FPC具有優良的電性能、介電性能及耐熱性。

  (4)FPC具有跟高的裝配可靠性和裝配操作性。

  (5)FPC可進行三位連接安裝。

  (6)FPC有利于熱擴散。

  (7)低成本。

  (8)加工的連續性。


  剛性線路板特點:

  可高密度化。100多年來,印制板高密度能夠隨著集成電路集成度提高和安裝技術進步而發展著。

  高可靠性。通過一系列檢查、測試和老化試驗等可保證PCB長期(使用期,一般為20年)而可靠地工作著。

  可設計性。對PCB各種性能(電氣、物理、化學、機械等)要求,可以通過設計標準化、規范化等來實現印制板設計,時間短、效率高。

  可生產性。采用現代化管理,可進行標準化、規模(量)化、自動化等生產、保證產品質量一致性。

  可測試性。建立了比較完整測試方法、測試標準、各種測試設備與儀器等來檢測并鑒定PCB產品合格性和使用壽命。

  剛性線路板作用:

  電子設備采用印制板后,由于同類印制板的一致性,從而避免了人工接線的差錯,并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測,保證了電子設備的質量,提高了勞動生產率、降低了成本,并便于維修。

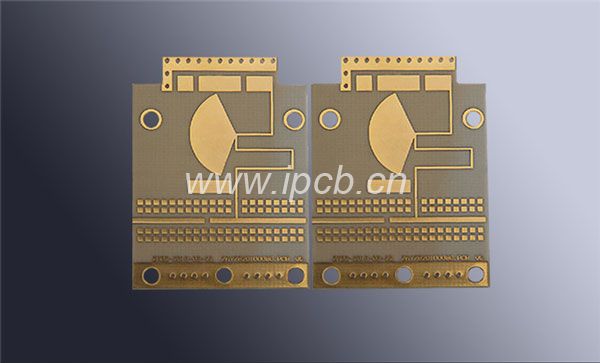

剛性線路板

  撓性線路板和剛性線路板區別:

  剛性線路板與柔性線路板兩者之前既有相似之處,也同時存在著差別。對于柔性線路板來說,剛性電路板的應用更為廣泛,因為剛性線路板出現地更早,所以剛性線路板的大部分設計要素已經被應用在柔性線路板的設計中,那么剛性線路板與柔性線路板之前存在著怎樣的區別呢?小編與你分享一下吧。

  1、導線的載流能力:相對于剛性線路板來說,柔性線路板的散熱性能相對差一點,因而必須提供足夠的導線寬度。由于考慮柔性線路板的散熱問題,就需要給導線額外寬度或間距了。

  2、形狀。在一般的情況下都會選擇矩形,可以很好的節省基材,在接近邊緣處應該留有足夠的自由邊距。若是尖形的內角可能引起板的撕裂。因而較小的導線寬度和間距應該盡可能最小化,必須盡可能的平滑過渡。尖角會使應力自然集中,引起導線故障。

  3、柔度:剛性線路板的柔度當然是比不上柔性線路板的,對于大量的彎曲循環,柔性線路板具備了更好的性能。


  以上就是iPCB小編給大家分享的“剛性線路板和饒性線路板特點及區別介紹”干貨,希望能夠幫助到大家更好地認識到線路板,iPCB專業研發生產各種高端pcb板,高精密FPC線路板和PCB電路板,高頻、混壓PCB打樣及批量生產,自主研發的專利系統可在線自助查詢PCB價格,pcb打樣最快12小時內交貨!
