pcb打樣價格計算|最新pcb價格組成因素介紹
2020-07-02
瀏覽次數:2549
分享到:

  PCB打樣價格怎么計算是許多工程師一直很疑惑的事,很多人網上下單,pcb價格自助報價時也會疑惑這種價錢是怎么計算出來的,下面iPCB小編就和大家一起討論一下最新pcb價格組成因素。

  1、PCB常用原材料不一樣導致價錢的多元性

  以雙面線路板為例子,板材一般有FR4(生益、建滔、國紀,三種價格自上而下),板厚從0.2mm到3.0Mm不一,銅厚從0.5oz到3oz不一樣,這些板材在一項上就導致了極大的價錢差別;在阻焊油墨層面,一般熱固油和光感應綠油也存有著一定的價錢差別。

  2、表層工藝處理不一樣導致價錢的多元性

  普遍的有:OSP(抗氧化性)、有鉛噴錫、無重金屬噴錫(環境保護)、電鍍、沉金也有一些組成加工工藝這些,以上加工工藝時間越長價錢越高。

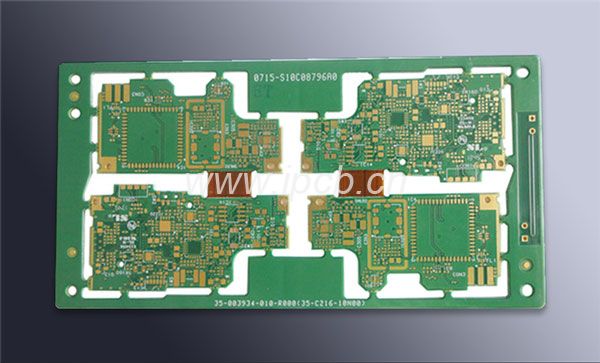

pcb打樣

  3、PCB自身難度系數不一樣導致的價錢多元性

  比如兩種pcb線路板上都是有1000個孔,一塊板直徑超過0.3mm與另一塊板直徑低于0.3mm便會產生不一樣的打孔成本費;如兩種pcb線路板其他都是同樣,但圖形界限線距不一樣,一種均超過2mil,一種均低于2mil,也會導致不一樣的產品成本,也有一些地方不動,一般生產流程的設計方案也是另收錢的,例如半孔、埋埋孔、盤里孔、功能鍵板印碳油。

  4、銅泊薄厚不一樣導致價錢多元性

  普遍銅鉑厚有:18um(1/2OZ),35um(1OZ),70um(2OZ),105um(3OZ),140um(4OZ)等,以上銅泊薄厚,時間等因素會影響成本。

  5、顧客的質量驗收標準

  常見的是:IPC2、IPC3、企標、軍標這些,規范越高,價錢也會越高。

  6、磨具費與檢測架

  (1)磨具花費,樣板跟批量生產的話一般pcb廠家是選用鉆銑外觀設計,就不容易此外另收銑邊費,在做大批量時就規定開磨具沖板,那樣就有一套磨具花費,pcb廠家一般價格在1000RMB往上。

  (2)檢測費:樣板一般選用鐳射激光檢測,pcb廠家一般扣除檢測費100-400元不等;大批量就需要開檢測架來測,檢測架一般板廠的價格在1000-1500元中間。

  7、支付方式不一樣導致的價錢差別

  到賬時間越少的買單方法,如現錢支付,價錢會較為低。

  8、訂單信息量/交貨期

  (1)總數越少,價格相對性就越貴,由于就算是做1PCS,pcb廠家也得做建筑資料,出絲印網版,哪一個工藝流程都免不了。

  (2)交貨期:交由PCB加工廠的數據信息要齊備(GERBER材料,板的疊加層數,板才,板厚,金屬表面處理干什么,印刷油墨色調,標識符色調及其一些特別要求要寫清晰)。

  根據之上闡述可以看出,pcb打樣價格的多元性是有其中在的必定要素的,iPCB小編在這里出示一個大概的價錢范疇,僅供參考,實際價格要需與pcb生產廠家聯系。

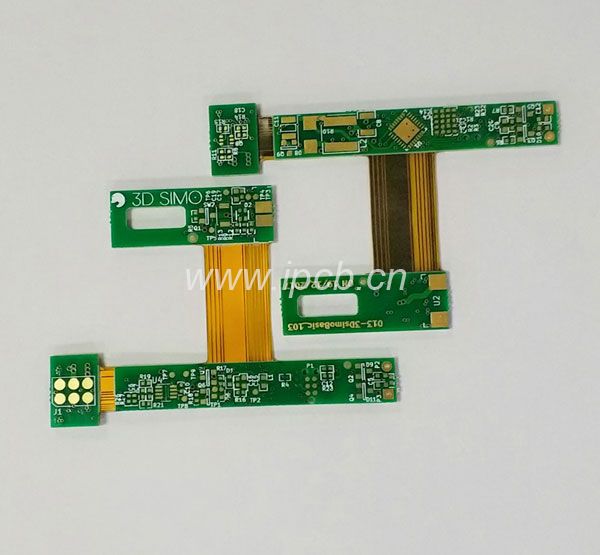

  pcb打樣價格計算

  針對PCB我們有一套定價公式計算(即板才使用率方法)實際以下:

  以1平方米板才為標準其規格為1020毫米*1020毫米

  假定需定價PCB長為L,寬為H.那1平方米板材可生產制造此板

  總數為(1020/L+5)*(1020/H+5)=Z(即是排版設計總數)

  Unitprice=X/Z

  X即是下列價錢:

  原材料:

  1LFR-1每平米價錢(含加工成本):130RMB

  2LFR-4每平米價錢(含加工成本):430RMB

  4LFR-4每平米價錢(含加工成本):720RMB

  6LFR-4每平米價錢(含加工成本):1200RMB

  8LFR-4每平米價錢(含加工成本):1800RMB

  10LFR-4每平米價錢(含加工成本):3500RMB

  12LFR-4每平米價錢(含加工成本):5500RMB


  板層數:

  2多層板第一次價格=(長*寬*0.12*總數+長*寬*0.12*4+80)/總數

  2多層板第二次價格=(長*寬*0.12*總數+80)/總數

  四層板1次價格=(長*寬*0.6*總數+長*寬*0.12*6+1500+300)/總數

  四層板兩次價格=(長*寬*0.6*總數+300)/總數

  六多層板1次價格=(長*寬*0.8*總數+長*寬*0.12*8+1800+300)/總數

  六多層板兩次價格=(長*寬*0.8*總數+300)/總數

pcb打樣價格

  pcb打樣價格估計

  PCB是把板的總面積乘于下列的價格測算的,可供大家參照:

  加工工藝:

  一般單雙面噴錫:0.035/平方米M

  兩面噴錫:薄厚1.2之上的是0.45/平方米M

  1.2下列的是0.41/平方米M

  兩面電鍍薄厚1.6之上0.48/平方米M

  1.6下列0.45/平方米M

  PCB價格有樣板和大批量板價格,樣板價格分是一般樣版和打樣

  一般樣板的交貨期看疊加層數而定,單雙面一般一天就可以了,兩面一般三天,雙層就需要幾日到十天那樣,價格比如:

  價格是單雙面施工費150元+制版工藝費0.04元/立方厘米+絲印網版費+0.05元/立方厘米

  雙面線路板施工費250元+制版工藝費0.05元/立方厘米+絲印網版費+0.05元/立方厘米

  四層板施工費600元+制版工藝費0.01元/立方厘米+絲印網版費+0.05元/立方厘米

  管理看板的難度系數而定,一些廠也會再加檢測費.檢測費一般是0.002元/點

  打樣的交貨期短一些,但會在一般板的基本上放多一項加急的情況下板,兩面一天加急的情況下深圳市一般收200-400元/款,四層三天加急的情況下是600-1000元/款,六層三天加急的情況下是800-1000元/款。

  以上就是iPCB小編和大家分享的pcb打樣價格怎么計算以及價格組成因素的說明,希望能夠幫助到更多想要做pcb生產的工程師,如果還有其他需要了解的pcb知識,可聯系咨詢iPCB,iPCB專業研發生產各種高端pcb板,高精密FPC線路板和PCB電路板,高頻、混壓PCB打樣及批量生產,自主研發的專利系統可在線自助查詢PCB價格,pcb打樣最快12小時內交貨!
