瓷陶基板性能與檢驗測定
到現在為止,瓷陶基板性能檢驗測定尚無國度或行業標準。其主要性能涵蓋基板外觀、力學性能、熱學性能、電學性能、封裝性能(辦公性能)和靠得住性等。
外觀檢驗測定:瓷陶基板外觀檢驗測定普通認為合適而使用人的眼睛或目鏡,檢驗測定基板外表是否有裂隙、窟窿,金屬層外表是否有氣泡兒、脫層、劃痕或污漬等品質欠缺。這個之外,瓷陶基板尺寸、基板平整度(翹曲)、金屬線路層厚度與外表光潔度、線寬與間距等都是需求重點檢驗測定的內部實質意義。
力學性能:最簡單的面瓷陶基板力學性能主要指金屬線路層接合強度,表達金屬層與瓷陶基片間的粘接強度,直接表決了后續部件封裝品質(固晶強度與靠得住性等)。不一樣辦法制備的瓷陶基土地板結合強度區別較大,一般認為合適而使用高溫工藝制備的最簡單的面瓷陶基板(如TPC、DBC等),其金屬層與瓷陶基片間經過化學鍵連署,接合強度較高;而低溫工藝制備的瓷陶基板(如DPC基板),金屬層與瓷陶基片間主要以范德華力及機械咬合力為主,接合強度偏低。常用接合強度測試辦法涵蓋:(1)膠帶法:將3M膠帶緊貼金屬層外表,用橡皮滾筒在上頭滾壓,以去除粘接面內氣泡兒。10
s后用鉛直于金屬層的張力使膠帶脫落,檢驗測定金屬層是否從基片上脫落,歸屬一種定性測試辦法。(2)焊線法:選用直徑為0.5
mm或1.0 mm的金屬線,經過焊料熔融直接燒焊在基板金屬層上,隨即用張力計沿鉛直方向勘測金屬線抗張力。(3)脫落強度法:將瓷陶基板外表金屬層腐刻(劃切)成5
mm?10 mm長條,而后在脫落強度測試機上沿鉛直方向撕下,測試其脫落強度。要求脫落速度為50
mm/min,勘測頻率為10次/s。

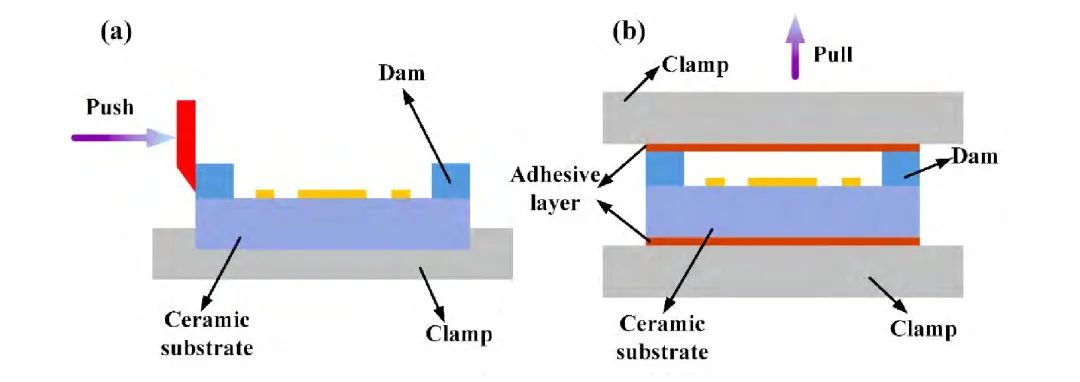

對于三維瓷陶基板而言,力學性能還涵蓋圍壩與最簡單的面瓷陶基板間的接合強度,不一樣辦法制備的三維瓷陶基板圍壩接合強度區別非常大。因?yàn)镠TCC/LTCC、MSC基板認為合適而使用高溫加熱使黏結工藝制備,圍壩與基板界面以化學鍵為主,接合強度較高;而以粘接、電鍍、漿料固化技術成型的圍壩,其接合強度相對較低。常用測試辦法涵蓋剪切強度測試和拉伸強度測試,測試構型如圖27所示。圖27(a)剪切強度測試概況圖;(b)拉伸強度測試概況圖Figure
27 Schematic diagram of (a)shear strength and (b)tensile strength testings for
3D ceramic substrate
熱學性能:瓷陶基板熱學性能主要涵蓋熱導率、耐熱性、熱體脹系數和熱阻等。瓷陶基板在部件封裝中主要起散熱效用,因?yàn)檫@個其熱導率是關緊的技術指標;耐熱性主要測試瓷陶基板在高溫下是否翹曲、變型,外表金屬線路層是否氧氣化變色、起泡或脫層,內里通孔是否失去效力等。因?yàn)榇商栈迤胀槎鄬咏Y(jié)構,其熱傳導特別的性質不止與瓷陶基片材料熱導率相關(體熱阻),還與材料界面接合事情狀況關系近有關(界面接觸熱阻)。因?yàn)檫@個,認為合適而使用熱阻測試儀(可勘測多層結構的體熱阻和界面熱阻)能管用名聲瓷陶基板熱傳導性能。
電學性能:瓷陶基板電學性能主要指基正直反面金屬層是否導通(內里通孔品質是否令人滿意)。因?yàn)镈PC瓷陶基板通孔直徑較小,在電鍍填孔特殊情況顯露出來未填實、氣眼等欠缺,普通可認為合適而使用愛克斯射線測試儀(定性,迅速)和飛針測試機(定量,便宜)名聲瓷陶基板通孔品質。
封裝性能:瓷陶基板封裝性能主要指可焊性與氣密性(限三維瓷陶基板)。
可焊性是指芯片或金屬引線能否沒有遇到困難與基板金屬層燒焊(鍵合)在一塊兒,同時具備一定鍵合強度。為增長瓷陶基板可焊性,普通需在基板金屬層施行外表處置(如化學鍍銀,化學鍍Ni/Au、Ni/Pd/Au等),可避免金屬層氧氣化,同時增長金屬層可焊性。外表處置層成分與厚度對可焊性影響較大,一般可認為合適而使用引線鍵合機和剪切強度測試儀施行評估。
將芯片貼裝于三維瓷陶基板體腔內,用蓋板(金屬或玻璃)將體腔嚴密封閉便可成功實現部件氣嚴密封閉裝。圍壩材料與燒焊材料氣密性直接表決了部件封裝氣密性,不一樣辦法制備的三維瓷陶基板氣密性存在一定差別。對三維瓷陶基板主要測試圍壩材料與結構的氣密性,主要有氟油氣泡兒法和氦質譜儀法。
靠得住性測試與剖析:靠得住性主要測試瓷陶基板在特別指定背景下(高溫、低溫、高濕、輻射、腐蝕、高頻振蕩等)的性能變動,主要內部實質意義涵蓋耐熱性、高纏綿儲、高低溫循環、熱沖擊、耐腐蝕、抗腐蝕、高頻振蕩等。對于失去效力樣品,可認為合適而使用電子掃描電鏡(SEM)和愛克斯射線衍射儀(XRD)作別施行微觀和成分剖析;認為合適而使用電子掃描聲目鏡(SAM)和愛克斯射線檢驗測定儀施行燒焊界面和欠缺剖析。
隨著功率部件技術的不斷進展,尤其是隨著第夏商周半導體技術的興起,瓷陶基板因其令人滿意的熱傳導、耐熱、高超度與高靠得住性等,應用領域與需要量不斷擴展。下邊簡單扼要紹介瓷陶基板在不一樣電子封裝領域的應用。
自上百年50時代以來,電力電子部件從晶閘管過渡到GTR/GTO/MOSFET,再漸漸進展到絕緣柵雙極結晶體管(Insulate-Gate
Bipolar

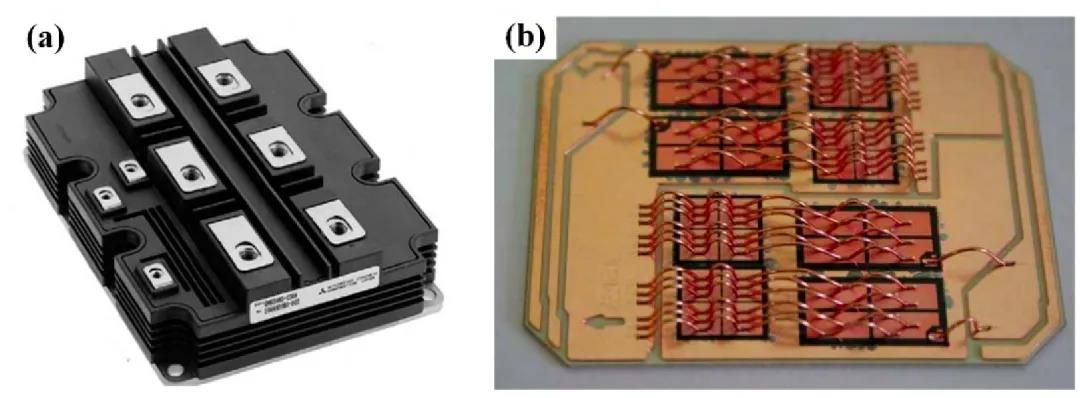

Transistor,IG變態)。與前兩代相形,第夏商周電力電子部件(如IG變態)具備頻率高、功率大和開關速度快等優勢,在國防軍事、航天航空、電動拖曳、軌道交通、新能量物質交通工具以及家用電子部件領域獲得廣泛應用。因?yàn)镮G變態輸出功率高,發卡路里大,散熱不好將毀壞IG變態芯片,因?yàn)檫@個對于IG變態封裝而言,散熱是其技術關鍵,務必認為合適而使用瓷陶基板鞏固散熱[47],如圖28。到現在為止,IG變態封裝主要認為合適而使用DBC瓷陶基板,端由在于DBC基板金屬線路層較厚(普通為100μm～600μm),具備載流有經驗大、耐高溫性好及靠得住性高等獨特的地方。

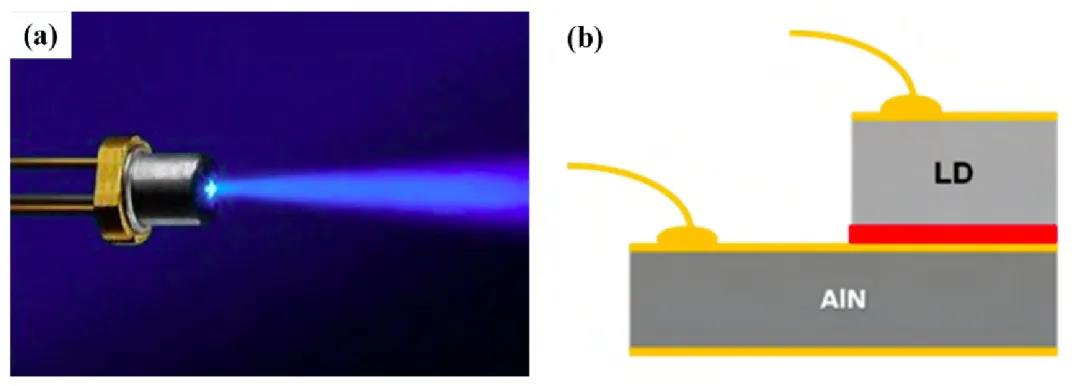

LD是受激輻射的半導體部件,廣泛應用于工業、軍事、醫療和3D打印等領域,如圖29(a)所示。到現在為止國際上90μm～100μm單管9××nm部件商用產品輸出功率在12
W～18 W之間,實驗室水準可達20 W～25 W[48,49,50]。因?yàn)長D電光改換速率約為50百分之百～60百分之百,辦公時數量多卡路里集中在有源區,造成結溫升高,導發腔面災改變性別光學毀損或達到最高限度現象,嚴重限止LD輸出功率和運用生存的年限[51]。這個之外,熱體脹系數不般配造成部件內里萌生熱應力,輸出光在快軸方向呈非線性散布,給光柱準直、整容及光纖耦合帶來莫大挑戰,是阻攔高功率激光器廣泛應用的主要因素之一。因?yàn)檫@個,在LD封裝中務必認為合適而使用熱傳導性能令人滿意、熱體脹系數般配的瓷陶基板。因?yàn)锳lN瓷陶具備熱導率高、熱體脹系數劣等長處,因?yàn)檫@個LD封裝存在廣泛運用Al
N瓷陶基板,如圖29(b)所示。倪羽茜等人[51]認為合適而使用AlN和SiC兩種瓷陶制成三明治型熱沉成功實現了大功率LD單管高功率輸出,摹擬剖析和實驗最后結果顯露,SiC和Al
N材料制備的瓷陶基板熱阻作別為1.19 K/W和1.30 K/W,二者在15 A時輸出功率作別為13.1 W和16.3
W,峰值電光改換速率作別為63.9百分之百和68.3百分之百。圖28(a)IG變態板塊及認為合適而使用DBC基板封裝IG變態板塊Figure
28(a)IG變態 module and(b)IG變態 packaged by using DBC圖29(a)藍光LD部件及認為合適而使用DBC基板封裝LD結構概況圖Figure29(a)Blue
LD device and(b)LD packaging structure using DBC

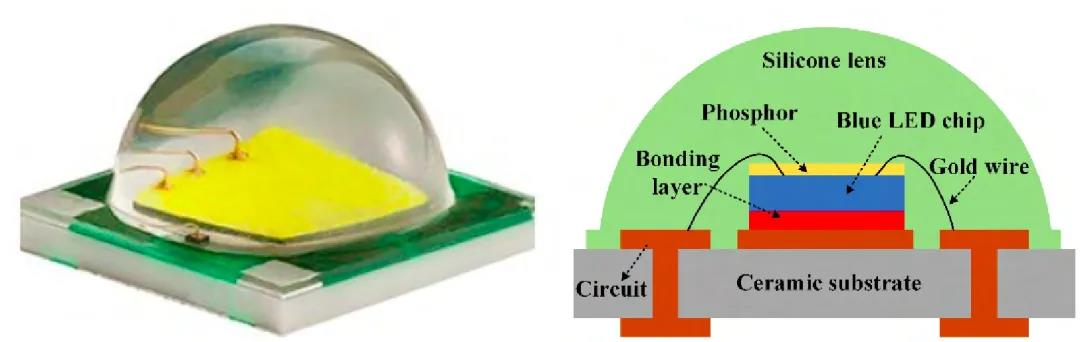

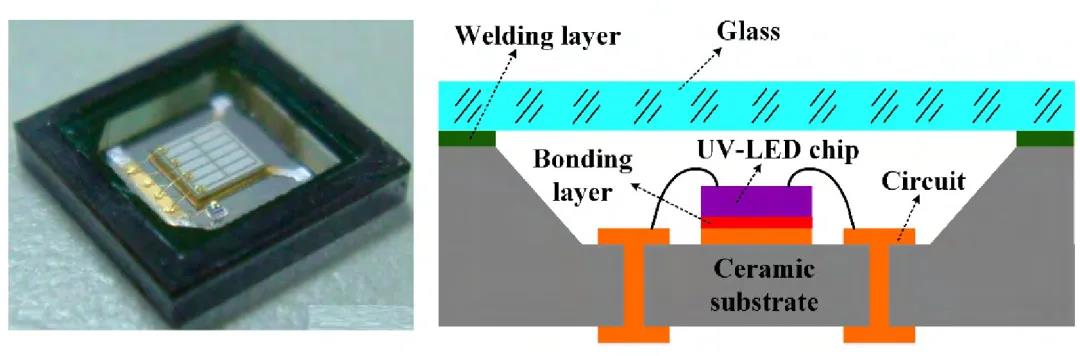

同LD同樣,閃光二極管(LED)也是一種基于電光改換的半導體功率部件,具備電光改換速率高、響應快、生存的年限長和節能環保等優勢,到現在為止已廣泛應用于通用照明、信號指使、交通工具燈具和逆光顯露等領域。隨著LED技術進展,芯片尺寸和驅動電流不斷增長,LED模組功率疏密程度也不斷增長,散熱問題越來越嚴重[52]。大功率LED封裝基板先后經歷了三個階段:金屬支架、金屬基板和瓷陶基板。因?yàn)榇商栈寰邆涓呓^緣、高熱傳導和耐熱、低膨脹等特別的性質,尤其是認為合適而使用鉛直通孔技術的DPC瓷陶基板,可管用滿意倒裝共晶、COB(板上芯片封裝)、CSP(芯片尺寸封裝)等技術白光LED封裝需要,如圖30所示。對于紫外LED模組,認為合適而使用三維瓷陶基板,可滿意其高效散熱與氣嚴密封閉裝需要,如圖31所示。Figure
30 White LED module and its packaging structure using ceramic
substrate圖31
紫外LED模組及其封裝結構圖Figure
31Deep ultraviolet LED module and its packaging
structure圖32(a)熱電制冷片樣品;(b)熱電制冷片封裝概況圖Figure
32(a)TEC sample and(b)its packaging structure of TEC圖33
認為合適而使用LTCC氣嚴密封閉裝的晶振及其封裝結構圖Figure
33Hermetic packaged crystal oscillator and its packaging structure using
LTCC
熱電制冷片(Thermoelectric

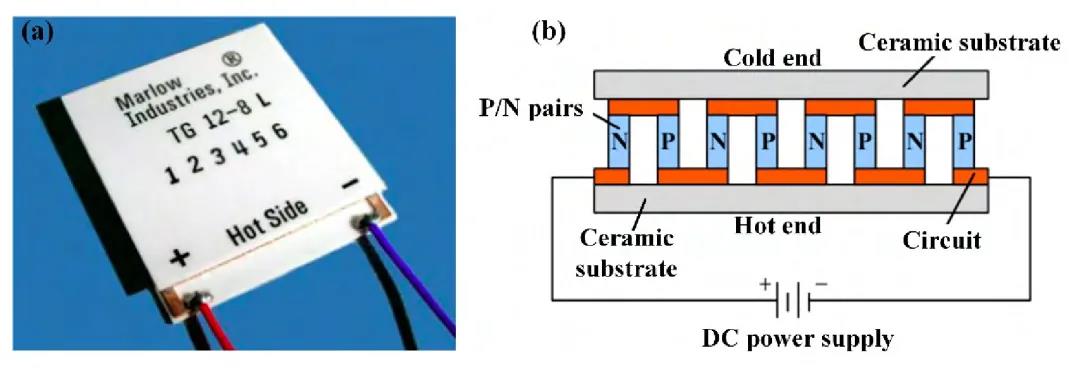

Cooler,TEC)是一種常用的半導體制冷部件,其辦公原理為帕爾貼效應,其樣品如圖32(a)所示,結構概況圖如圖32(b)所示。熱電制冷技術優勢表面化,主要表如今:(1)無運動器件,無噪聲,無磨耗、生存的年限長,便于調節控制,靠得住性高;(2)不運用制冷劑,無泄露,對背景無污染;(3)制冷器尺寸小,重量輕,適應小容量、小尺寸等特別背景電子部件散熱。因?yàn)闊犭娭评渌俾逝c半導體粒子數目呈正有關,單位平面或物體表面的大小粒子數目越多,熱電制冷速率越高。DPC瓷陶基板圖形精密度高,可增長粒子安置疏密程度,因此管用增長熱電制冷速率。

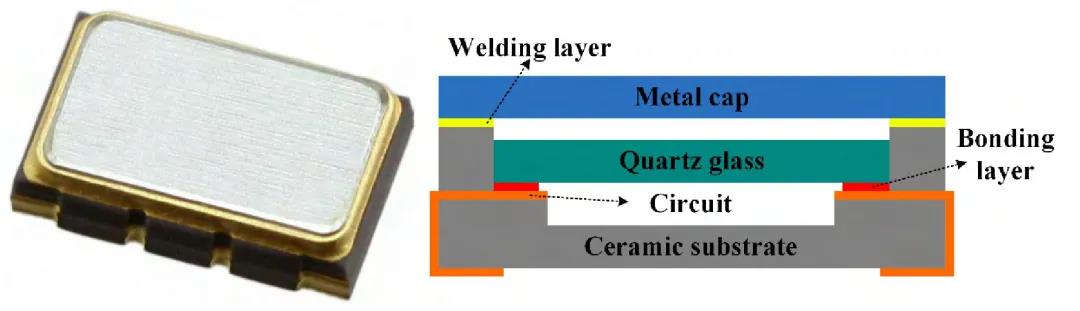

航空航天、深海鉆探、交通工具等領域電子部件需求能夠在極度背景(如高溫、高濕、高壓、高腐蝕、高輻射、高頻振蕩等)下辦公,因?yàn)檫@個封裝材料務必具備高耐熱性和抗?jié)裥?同時部件芯片務必嚴密封閉于體腔中,防止外界背景的剝蝕和毀傷。前述三維瓷陶基板(如HTCC、LTCC、MPC和DMC等)具備高超度體腔結構,氣密性令人滿意,可滿意卑劣背景下部件封裝要求,如圖33所示。

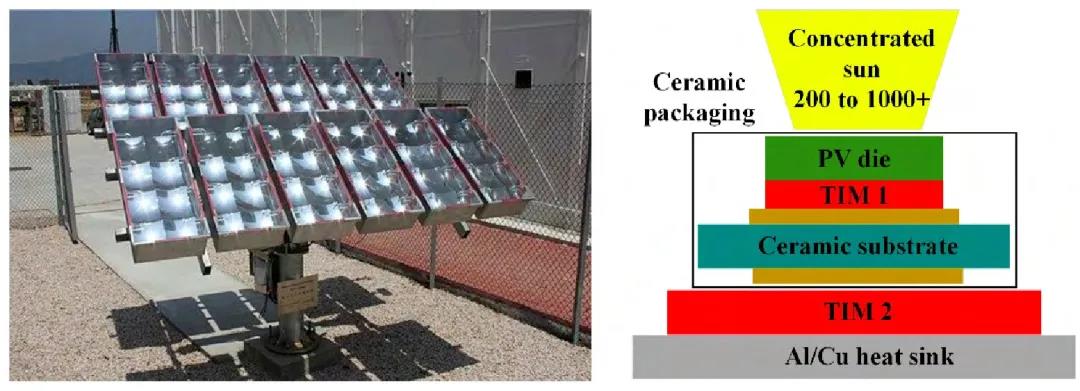

因具備令人滿意的熱傳導性、耐熱性和靠得住性,瓷陶基板也一樣應用在眾多其它功率或高溫部件封裝中。如會聚光伏部件封裝,因?yàn)闀?huì)聚效用造成陽光疏密程度增加,芯片溫度升高,務必認為合適而使用瓷陶基板鞏固散熱,如圖34所示。這個之外,在微波射頻領域,為了減低傷耗,需認為合適而使用高頻特別的性質令人滿意的HTCC或LTCC基板來增長速度,如圖35所示。圖34
會聚光伏模組(CPV)及其封裝概況圖Figure
34Solar panel and its packaging structure using ceramic
substrateFigure

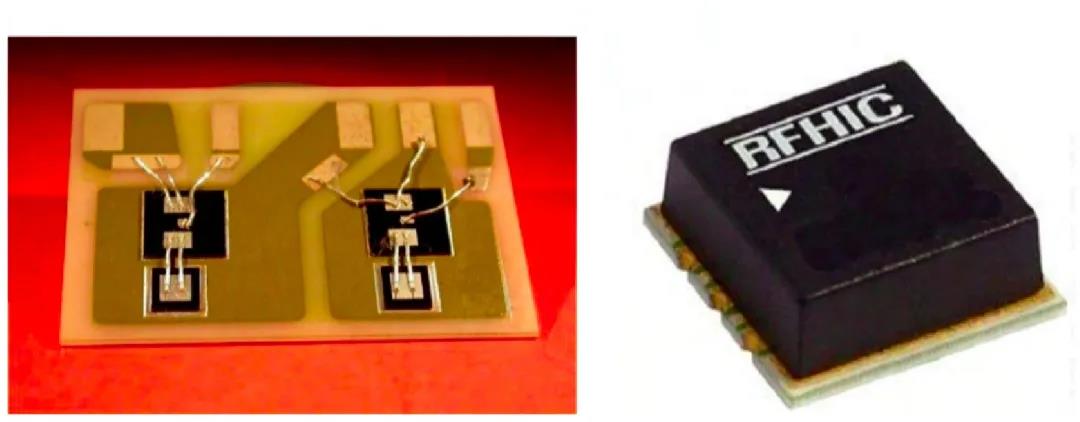

35Automobile sensor and RF device packaged using ceramic
substrate圖36
高精密度DPC基板及其封裝的小規模熱電制冷器(TEC)Figure
36 High spancision DPC and micro TEC packaged using it
