AMB陶睿PCB(活件金屬釬焊)是利用含有少量活件元素的金屬針焊材料將銅踏與陶瓷片緊密悍接的工藝。AMB釬料中添加的少量活性元表具有較育的活性，可以提高針料焙化后對陶瓷

的潤濕性，使陶瓷表面無需金屬化即可與金屬實現良好的焊接。

與DBC陶資PCB相比，通過釬焊實現陶瓷表面鍍銅的AMB基板具有更高的結合強度和更好的可靠性，AMB陶睿PCB中的陶瓷一般為S3N4陶瓷和AIN陶瓷，其導熱系數(S;3N4AMB>80

WMmK，AINAMB>170 Wm·K)遠高于A1203 DBC(24W/m:K)·K)。此外，Si3N4 AMB還具有優異的機械強度。

新能源汽車的爆發式發展也帶來了汽車電源模塊需求的快速增長。與此同時，SiC功率器件逐漸成熟并開始廣泛應用，這也推動著功率模塊功率密度的不斷提升。因此，對封裝材料的散

熱性能、機械強度、可靠性等提出了更高的要求。AMB陶瓷PCB，特別是Si3N4AMB陶瓷PCB很好地滿足了汽車SiC功率模塊的性能要求。

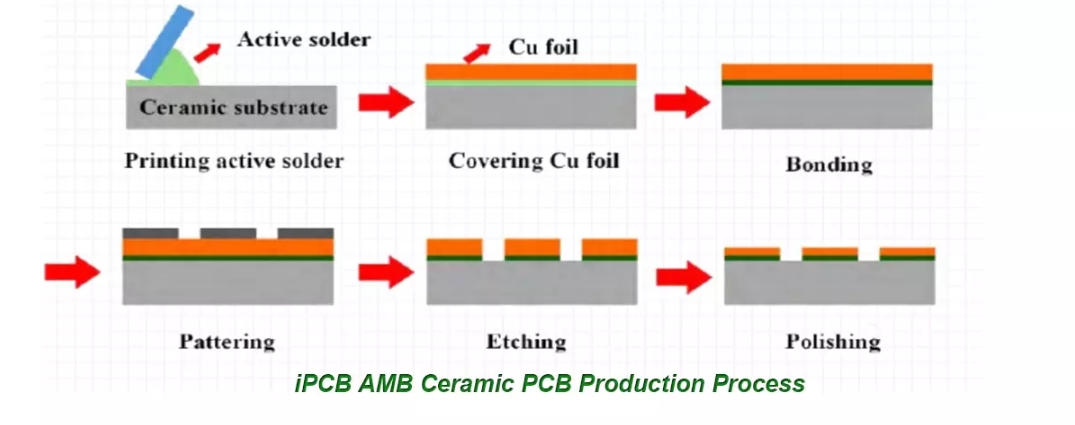

AMB陶瓷PCB是基于DBC技術開發的。在800℃左右的高溫下，含有活性元素T、2r的AgCu焊料在陶瓷與金屬的界面潤濕反應，從而實現陶瓷與金屬的異質結合

由于AMB氙化傳基板具有高導熱率 (>90WhK)，非常厚的銅金屬(星度可達08mm)可以唱接到相對較薄的家化硅聞瓷上，從而獲得高載流能力。并昌家化硨陶瓷襯底的熱感脹系數接近

第三代半導體襯底Si℃C晶體，使其與SiC晶體材料的匹配更加穩定。因此，它已成為SiC半導體導熱:基板的首選材料，尤其在800V以上的高端新能源汽車中不可或缺。

AMB技術實現了氮化鋁、氮化磚陶瓷與銅片的疊層，與DBC襯墊相比，具有更好的導熱性、銅層附著力、可靠件等，可以大大提高陶瓷襯墊的可靠性。更適合大功率、大電流的應用場

景，已逐漸成為中高端|GBT模塊散熱電路板的主要應用類型，廣泛應用于汽車、航空航天、軌道交通、工業電網、 ETC。

與傳統陶瓷PCB相比，

AMB陶瓷PCB依靠陶瓷與活性金屬焊育在高溫下發生化學反應來實現鍵合，從而實現更高的鍵合強度和更好的可靠性。

它們非常適合連接器或具有高載流和散熱要求的場錄。

尤其

是新能源汽車、軌道交通、

風力發電、

光伏

5G通信等性能要求嚴格的電力電子和大功率電子塊，對AMB陶瓷PCB有著巨大的需求。

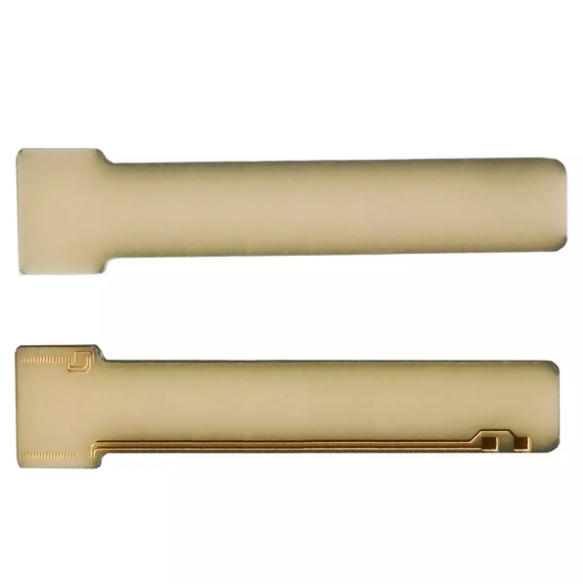

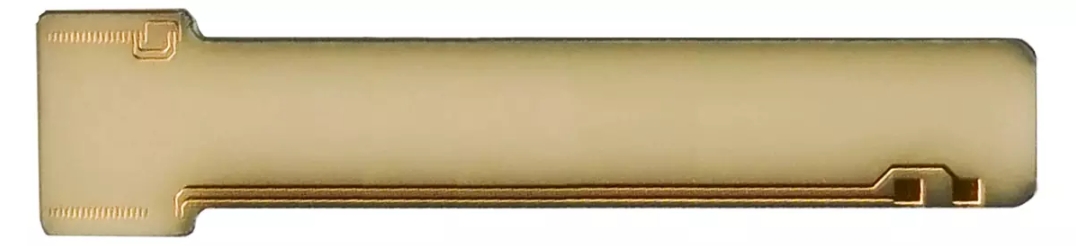

AMB陶瓷PCB

基材類型: AIN 陶瓷

基材厚度:0.3-3.0mm

導電層:銅、鎳、金

金屬層厚度:35-400um

表面處理: 鎳金

金屬:1L導電孔:0.2mm

導電孔線寬:0.1mm

應用:大功率元件
