BGA封裝載板

BGA技術（Ball Grid Array Package）即球柵陣列封裝技術。BGA封裝的I/O端子以圓形或柱狀焊點按陣列形式分布在封裝下面，BGA技術的優點是I/O引腳數雖然增加了，但引腳間距并沒有減小反而增加了，從而提高了組裝成品率；雖然它的功耗增加，但BGA能用可控塌陷芯片法焊接，從而可以改善它的電熱性能；厚度和重量都較以前的封裝技術有所減少；寄生參數減小，信號傳輸延遲小，使用頻率大大提高；組裝可用共面焊接，可靠性高。

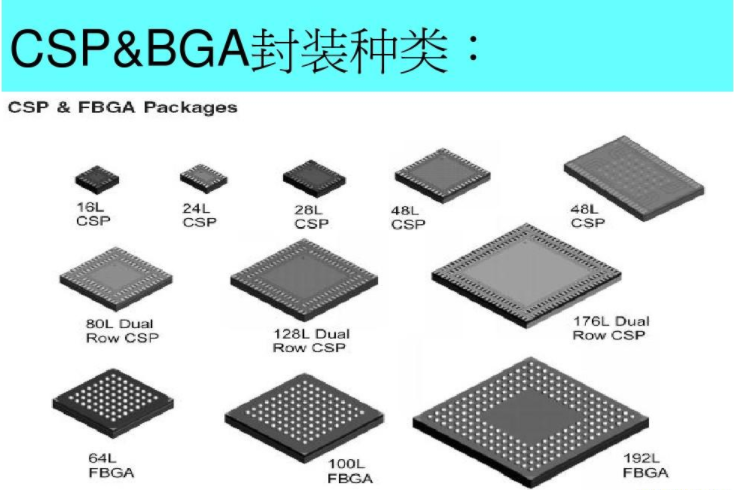

BGA封裝技術可詳分為五大類：

1.PBGA（Plasric BGA）基板：一般為2-4層有機材料構成的多層板。Intel系列CPU中，Pentium II、III、IV處理器均采用這種封裝形式。

2.CBGA（CeramicBGA）基板：即陶瓷基板，芯片與基板間的電氣連接通常采用倒裝芯片（FlipChip，簡稱FC）的安裝方式。Intel系列CPU中，Pentium I、II、Pentium Pro處理器均采用過這種封裝形式。

3.FCBGA（FilpChipBGA）基板：硬質多層基板。

4.TBGA（TapeBGA）基板：基板為帶狀軟質的1-2層PCB電路板。

5.CDPBGA（Carity Down PBGA）基板：指封裝中央有方型低陷的芯片區（又稱空腔區）。

BGA封裝具有以下特點：

1.I/O引腳數雖然增多，但引腳之間的距離遠大于QFP封裝方式，提高了成品率。

2.雖然BGA的功耗增加，但由于采用的是可控塌陷芯片法焊接，從而可以改善電熱性能。

3.信號傳輸延遲小，適應頻率大大提高。

4.組裝可用共面焊接，可靠性大大提高。

CSP封裝載板

CSP(Chip Scale Package)，是芯片級封裝的意思。CSP封裝最新一代的內存芯片封裝技術，其技術性能又有了新的提升。CSP封裝可以讓芯片面積與封裝面積之比超過1:1.14，已經相當接近1:1的理想情況，絕對尺寸也僅有32平方毫米，約為普通的BGA的1/3，僅僅相當于TSOP內存芯片面積的1/6。與BGA封裝相比，同等空間下CSP封裝可以將存儲容量提高三倍。0.2毫米，大大提高了內存芯片在長時間運行后的可靠性，線路阻抗顯著減小，芯片速度也隨之得到大幅度提高。

CSP封裝內存芯片的中心引腳形式有效地縮短了信號的傳導距離，其衰減隨之減少，芯片的抗干擾、抗噪性能也能得到大幅提升，這也使得CSP的存取時間比BGA改善15%-20%。在CSP的封裝方式中，內存顆粒是通過一個個錫球焊接在PCB板上，由于焊點和PCB板的接觸面積較大，所以內存芯片在運行中所產生的熱量可以很容易地傳導到PCB板上并散發出去。CSP封裝可以從背面散熱，且熱效率良好，CSP的熱阻為35℃/W，而TSOP熱阻40℃/W。CSP封裝又可分為四類：

1.Lead Frame Type(傳統導線架形式)，代表廠商有富士通、日立、Rohm、高士達（Goldstar）、IPCB 等等。

2.Rigid Interposer Type(硬質內插板型)，代表廠商有摩托羅拉、索尼、東芝、松下等等。

3.Flexible Interposer Type(軟質內插板型)，其中最有名的是Tessera公司的microBGA，CTS的sim-BGA也采用相同的原理。其他代表廠商包括通用電氣（GE）和NEC。

4.Wafer Level Package(晶圓尺寸封裝)：有別于傳統的單一芯片封裝方式，WLCSP是將整片晶圓切割為一顆顆的單一芯片，它號稱是封裝技術的未來主流，已投入研發的廠商包括FCT、Aptos、卡西歐、EPIC、富士通、三菱電子等。

CSP封裝具有以下特點：

1.滿足了芯片I/O引腳不斷增加的需要。

2.芯片面積與封裝面積之間的比值很小。

3.極大地縮短延遲時間。

CSP封裝適用于腳數少的IC，如內存條和便攜電子產品。未來則將大量應用在信息家電（IA）、數字電視（DTV）、電子書（E-Book）、無線網絡WLAN／GigabitEthemet、ADSL／手機芯片、藍芽（Bluetooth）等新興產品中。
