愛彼電路奉告你啥子是差分阻抗：

假定在某眨眼間我們將兩根走線用電阻端接到地。由于i1 = -i2，所以根本沒有電流流經地。也就是說，沒有真正的理由把電阻接地。事情的真實情況上，有人覺得，為了將差分信號和地噪聲隔離，一定不可以將他們連署到地。因為這個一般的連署方式如圖1(c)中所示，用單個電阻連署線1 與線2。

電阻的值是線1和線2 差模阻抗的和，或：Zdiff = 2*Z0*(1-k) 或2*(Z11 - Z12)蘇州差分阻抗線路板，這就是為何你常常看見其實一個差分對具備大約80Ω的差分阻抗，而每個單線阻抗是50Ω。

走在外表層（Microstrip）仍然內層（Stripline/Double Stripline）、與參照的電源層或地層的距離、走線寬度、PCB材質等均會影響走線的特別的性質阻抗值。也就是說，要在布線后能力確認阻抗值，同時不一樣PCB生產廠家出產出來的特別的性質阻抗也有細微的區別。普通仿真軟件會因線路板型或所運用的算術算法的限止而沒有辦法思索問題到一點阻抗不蟬聯的布線事情狀況，這會兒在原理圖上只能預留一點端接（Temninators），如串連電阻等，來緩和走線阻抗不蟬聯的效應。真正根本解決問題的辦法仍然布線時盡力注意防止阻抗不蟬聯的發生。

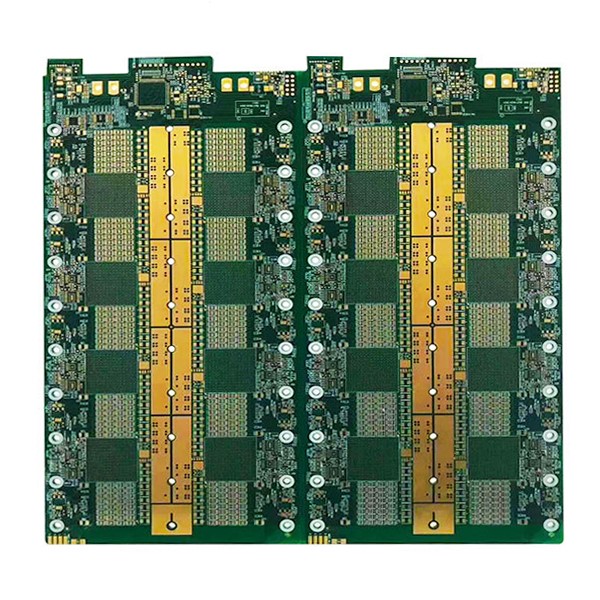

以下紹介差分阻抗PCB板加工及單端阻抗板

在線路板中，若有信號傳遞時，期望由電源的散發端起，在能+羭縷虧損最小的事物樣子下， 多層差分阻抗PCB板能沒有遇到困難的傳遞到接納端，并且接納端將其絕對借鑒而不作不論什么反射。要達到這種傳道輸送，線路中的阻抗務必和散發端內里的阻抗對等才行稱為“阻抗般配”。在預設高速PCB電路時，阻抗般配是預設的要素之一。
