毫米波雷達是指利用波長1-10nm,頻率30GHZ-300GHZ的毫米波，經過勘測回波的時間差算出距離。毫米波雷達始用于軍事領域，隨著技術水準的提高，著手漸漸應用于交通工具領域。

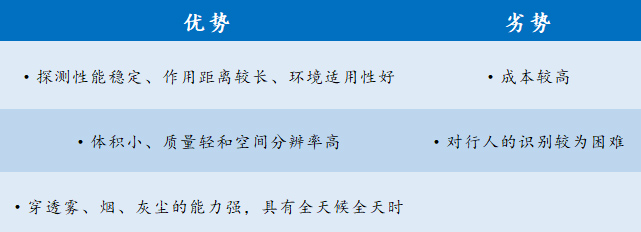

▲毫米波雷達優劣勢

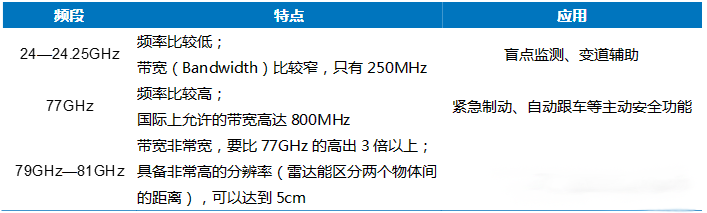

到現在為止各個國度對車載毫米波雷達分配的頻帶各有不一樣，但主要集中在24GHz和77GHz，少量國度（如東洋）認為合適而使用60GHz頻帶。因為77G相對于24G的好些個優勢，未來全世界車載毫米波雷達的頻帶會趨同于77GHz頻帶（76-81GHz）。

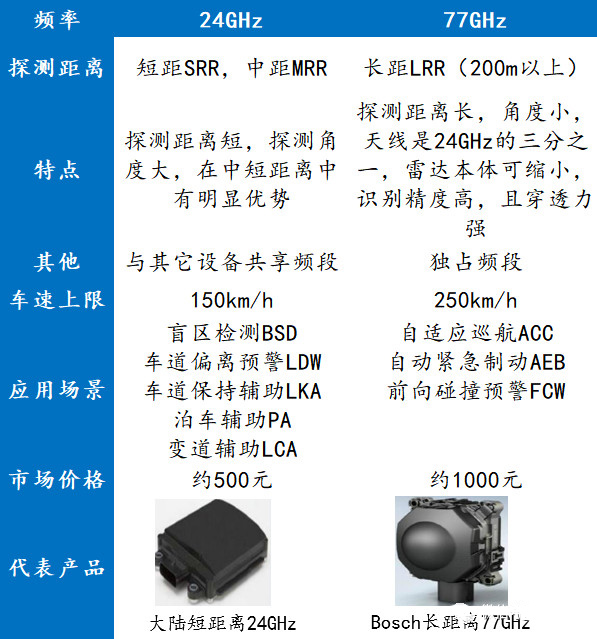

▲毫米波雷達24GHz和77GHz比較

77 GHz在性能和大小上都更具優勢。到現在為止車載雷達的頻率主要分為24GHZ頻帶和77GHZ頻帶。與24GHz毫米波雷達相形，77GHz的距離辯白率更高，大小更是小了三分之一。2018年，中國新車名聲規程（C-NCAP）將半自動緊密制動系統（AEBS）歸入評分兒整體體系，因此將幫帶77GHz毫米波雷達在未來的市場需要。而從遠大來看，77GHz毫米波雷達的大小更小、探距更長，要得其較24GHz毫米波雷達將具有更大的市場空間。

24GHz與77GHz毫米波雷達兼備于ADAS的參差距檢驗測定。毫米波雷達因其硬件大小小，且不受卑劣氣象影響，被廣泛應用在ADAS系統當中。24GHz到現在為止數量多應用于交通工具的視網膜上不能接受光刺激的點監視檢測、變道匡助。雷達安裝在車輛的后擔保杠內，用于監視檢測車輛后方兩側的車道是否有車、可否施行變道。77GHz雷達在探量觀測精密度與距離上優于24GHz雷達，主要用來裝配在車輛的前擔保杠上，探量觀測與前車的距離以及前車的速度，成功實現的主要是緊密制動、半自動跟車等主動安全領域的功能。絕對成功實現ADAS各項功能普通需求“1長+4中短”5個毫米波雷達，奧迪A8運載5個毫米波雷達（1LRR+4MRR），疾馳S級運載6個毫米波雷達（1LRR+6SRR）。到現在為止77GHz的毫米波雷達系統單價在1000元左右，24GHz毫米波雷達單價在500元左右。

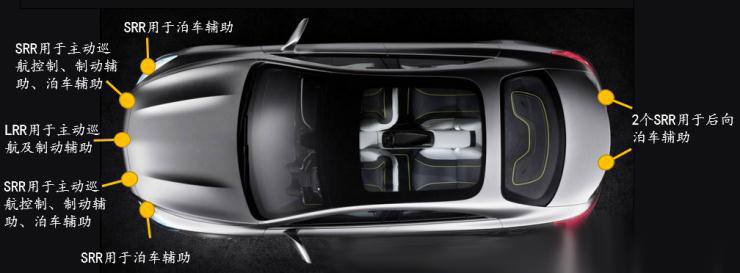

▲疾馳S級運載6個毫米波雷達

車載毫米波雷達經過接收天線向外發射毫米波，收繳目的反射信號，經后方處置后迅速正確地取得交通工具車身四周圍的物理背景信息（如交通工具與其它物體之間的相對距離、相對速度、角度、運動方向等），而后依據所探知的物體信息施行目的追蹤和辨別分類，繼續往前接合車身動態信息施行數值合成一體，最后經過中央處置單元（ECU）施行智小聰明理。經合理決策后，以聲、光及觸覺等多種形式告知或警告司機，或趁早對交通工具做出主動過問，因此保障操縱過程的安全性和舒服安逸性，減損意外發生概率。

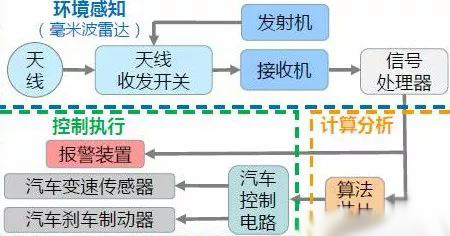

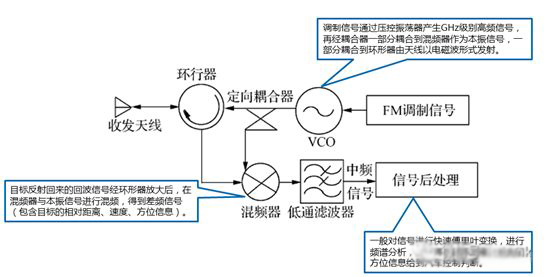

▲毫米波雷達辦公途徑簡圖

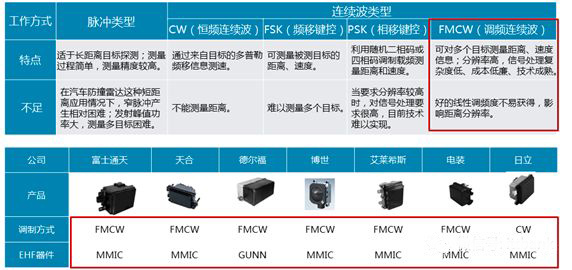

依據輻射電磁波形式不一樣，毫米波雷達主要有電子脈沖體制以及蟬聯波體制兩種辦公體制。那里面蟬聯波又可以分為FSK（頻移鍵控）、PSK（相移鍵控）、CW（恒頻蟬聯波）、FMCW（調頻蟬聯波）等形式。

依據輻射電磁波形式不一樣，毫米波雷達主要有電子脈沖體制以及蟬聯波體制兩種辦公體制。那里面蟬聯波又可以分為FSK(頻移鍵控)、PSK（相移鍵控）、CW(恒頻蟬聯波)、FMCW(調頻蟬聯波)等形式。

因為可勘測多個目的、辯白率較高、信號處置復雜度低、成本低價、技術成熟，FWCW雷達變成最常用的車載毫米波雷達，德爾福、電裝、博世等Tier 1供應商均認為合適而使用FMCW調制形式。

FMCW雷達系統主要涵蓋收發接收天線、射頻前端、調制信號、信號處置板塊等。毫米波雷達經過收繳信號和發射信號的有關處置成功實現對目的的探量觀測距離、方位、相對速度。

MMIC芯片和接收天線PCB板是毫米波雷達的硬件中心，以FMCW交通工具雷達系統為例，主要涵蓋接收天線、收發板塊、信號處置板塊。

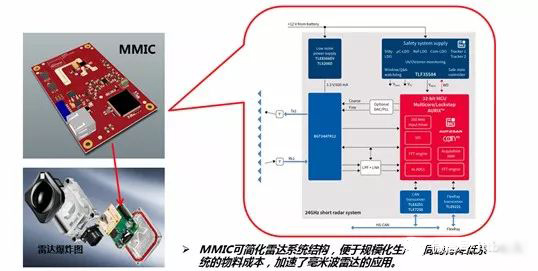

1、MMIC(單片微波集成電路)

MMIC具備電路傷耗低、噪聲低、頻段寬、動態范圍大、功率大、抗電磁輻射有經驗強等獨特的地方。它涵蓋多種功能電路，如低噪聲放大器（LNA）、功率放大器、混頻器、檢波器、調制器、壓控振動器(VCO)、移相器等。

毫米波雷達的中心芯片來自海外廠商，幾乎被它們壟斷。從毫米波雷達芯片國里外公司的市場霸占率來看，到現在為止國際市場主要被恩智浦（NXP）、英飛凌、德州攝譜儀（TI）等芯片預設企業占領。

代表廠商：得捷電子、富士通、飛思卡爾、英飛凌、安森美、恩智浦、意法半導體、瑞薩電子

國內的毫米波雷達芯片業到現在為止還未形成規模。毫米波芯片是牽涉到學科范圍十分廣的高困難程度工程，國內公司在以下兩個方面還與海外大企業有一定的差距：

●芯片中心技術積累少，創新應用基本由海外巨頭引領；

●差別化產品創新、品牌信用度還要等待進一步提高。

隨著我國集成電路產業化進程項的加快，國內芯片預設公司已經著手布局毫米波雷達領域。

清華大學、清能華波等單位在毫米波雷達芯片領域有著深厚的積累，東南大學毫米波國度重點實驗室已完成8mm波段混頻器、倍頻器、開關、放大器等單功能芯片的研究制造，到現在為止正在開展單片收繳/發射前端的預設與研究制造；國內24GHz/77GHz MMIC關鍵技術也在不斷取得打破，那里面由意行半導體自主開發的24GHz SiGe雷達射頻前端MMIC套片，率先成功實現了國內該領域零的打破，現已成功實現量產和供貨。去年的前一年，加特蘭微電子宣布了其國內首款77GHz CMOS車載毫米波雷達收發芯片。南京米勒也正在開發雷達MMIC。

長時期以來，在國度項目、公司合作和社會形態資本的協力支持下，局部公司已經完成了毫米波雷達全集成中心芯片的開發，并逐層進入了產業化進程項，毫米波雷達中心芯片將會在未來3到5年之內逐層成功實現局部自主可控。

2、雷達接收天線高頻PCB板

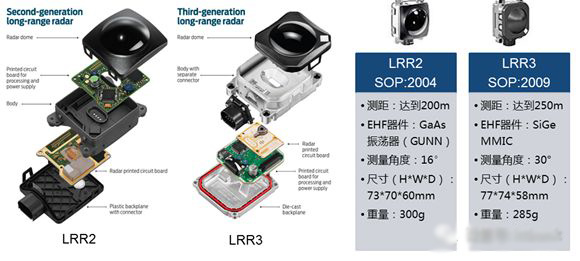

接收天線是交通工具毫米波雷達管用辦公的關鍵預設之一， 同時也是毫米波車用雷達能否博得市場的關鍵。毫米波雷達接收天線的主流方案是微帶陣列，簡單說將高頻PCB板集成在平常的的PCB基板上成功實現接收天線的功能，需求在較小的集成空間中維持接收天線足夠的信號強度。77Ghz雷達更高規格的高頻PCB板，77GHz雷達的大范圍使用將帶來相應高頻PCB板的很大需要。例如博世的LRR3,相形于第2代LRR需求用幾個砷化鎵芯片生成、放大并檢驗測定77GHz微波，Bosch第3代LRR莫大簡化了雷達接收天線PCB板，僅運用1或2個英飛凌硅鍺芯片。

因為ADAS的功能，往往是經過傳感器+處置器的形式綁縛銷行，要得系統供應商在里邊擔當了產業鏈中中心角色，基于毫米波雷達的ADAS技術主要由大陸、博世、電裝、奧托立夫等傳統零器件系統供應商巨頭所壟斷。國內高頻PCB板廠商暫無技術貯備，只能依據圖紙代加工，元部件仍需海外進口。滬電股份是大陸和博世的板料供應商，到現在為止已就24GHz和77GHz高頻雷達用PCB產品與國際頂尖廠商Schweizer開展合作。

到現在為止雷達接收天線高頻PCB板由滬電股份、Rogers(羅杰斯)、Isola、Schweizer（施瓦茨，到現在為止滬電股份保有企業19.74百分之百股權）等少量企業掌握。國內高頻PCB板廠商暫無技術貯備，只能依據圖紙代加工，仍需海外進口。國內的滬電股份是大陸和博世的PCB板料供應商。

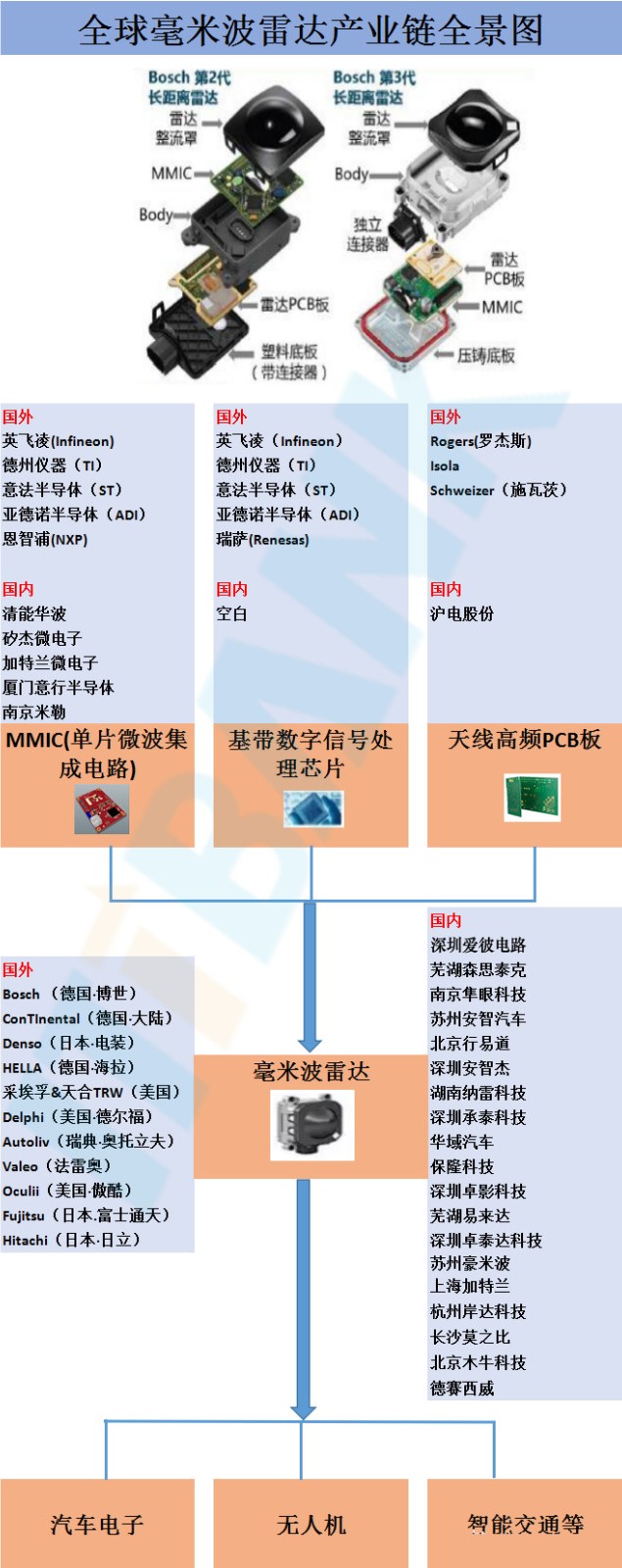

3、全世界毫米波雷達主要供貨廠商散布

海外：

毫米波雷達關鍵技術被外商壟斷，集中度較高。在全世界毫米波雷達市場上，占主導地位的是德國、美國、東洋等國度。到現在為止毫米波雷達技術主要被博世（Bosch）、大陸集團（Continental）、天合交通工具集團（TRW）、法雷奧（Valeo）、海拉（Hella）、德爾福（Delphi）、電裝（Denso）、奧托立夫（Autoliv）、富士通（Fujitsu）等廠商壟斷；那里面，77GHz毫米波雷達技術被壟斷于博世、大陸、德爾福、電裝、TRW、富士通天、Hitachi等企業手中。2016年，博世和大陸全世界毫米波雷達市場霸占率均為17百分之百，平列第1；電裝、海拉平列第二，市場份額為11百分之百，采埃孚占領8百分之百，德爾福占領6百分之百，奧托立夫占領4百分之百。前七大供應商巨頭市場霸占率達到73百分之百。

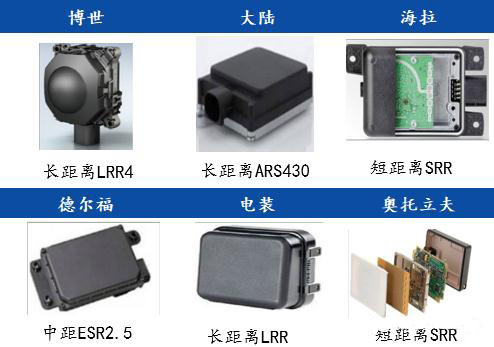

▲毫米波雷達國外主要供應商及產品

到現在為止中國24GHz雷達市場主要由法雷奧（Valeo）、海拉（Hella）和博世（Bosch）主導，合計出貨量占總出貨量的60百分之百以上；中國77GHz雷達主要由大陸集團（Continental）、博世（Bosch）和德爾福（Delphi）主導，合計出貨量約占總出貨量的80百分之百。

國內：
國內公司加速追逐，24GHz仍是主流方向

國內毫米波雷達倚賴進口，受限海外技術封鎖，24GHz毫米波雷達是主流方向。到現在為止中國市場中高端交通工具裝配的毫米波雷達傳感器所有都倚賴海外進口，市場被美、日、德公司壟斷，價錢極其昂貴，并采取了技術封鎖，自主可控迫在近在眼前。國內自主車載毫米波雷達產品總體仍處于研究制造階段。思索問題到開發成本和77GHz研發技術受限，到現在為止國內廠商對于毫米波雷達的開發方向集中于24GHz。據麥姆斯咨詢研討表明，2016年中國交通工具預裝毫米波雷達的數目達到105萬個，那里面24GHz雷達占比63.8百分之百，77GHz 雷達占比36.2百分之百。

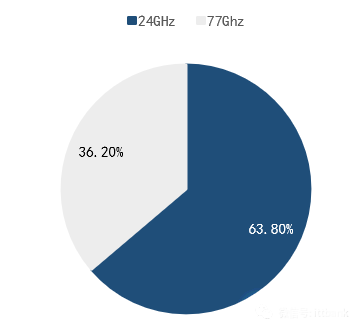

▲24GHz毫米波雷達是主流方向

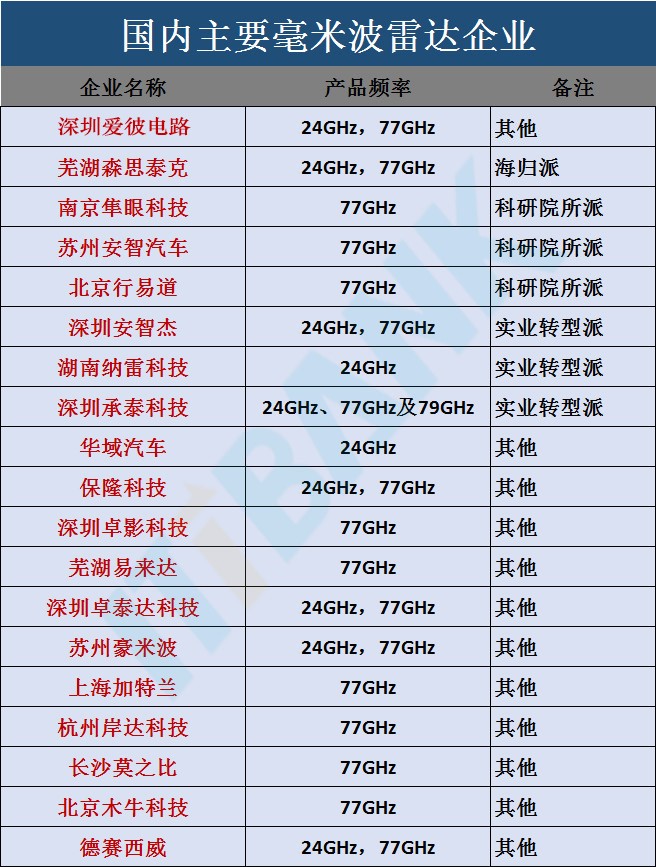

中國第1批做毫米波雷達的創業公司，大部分都設立在2014-2016這幾年，團隊往往是科學研究環境、軍工環境、或供應商跳槽創業環境。譬如海歸派：杭州智波。科學研究院所派：行易道、南京隼眼、蘇州安智、蘇州豪米波。工商企業轉型派：深圳安智杰、深圳承泰、湖南納雷。還有依萊達、德賽西威、木牛、雷博泰克、深圳卓影等。

到現在為止國內市場上24GHz毫米波雷達的產品整體體系已經相對成熟，供應鏈已經相對牢穩，24GHz的中心芯片射頻芯片能從英飛凌、飛思卡爾等芯片供應商取得。

不過，到現在為止在全世界范圍內77GHz毫米波雷達芯片并沒有牢穩的供應整體體系，因為有關知識產權與合作協議的端由，英飛凌、飛思卡爾、意法半導體等芯片商對中國并沒有放開77GHz雷達芯片的供應，因為這個國內77GHz毫米波雷達的研發遭受一點限止。

到現在為止，行易道、德賽西威、森斯泰克等公司已經逐層成功實現77GHz毫米波雷達的量產，著手和國內整車廠展捭闔作，并霸占了局部的國內市場份額。華域交通工具2017年24GHz后向毫米波雷得到功實現量產，保隆科學技術于二月宣布其自主開發的24GHz和77Ghz毫米波雷達產品。納雷科學技術、杭州智波科學技術等企業也都獲得一定的市場化發展。

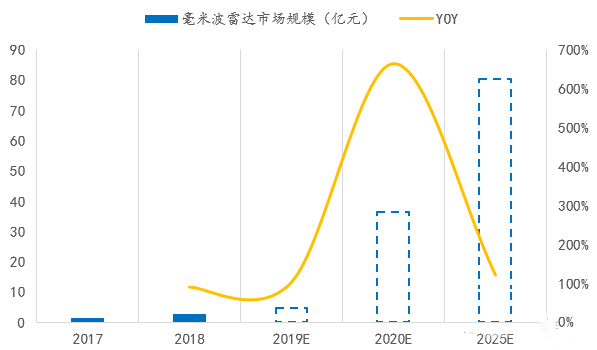

國內毫米波雷達市場規模預先推測
