隨同5G時期的來臨，“大帶寬、低時延、泛連署”三大5G中心位能，應用途景也成功實現“從1到3”的翻越，影響和賦能的行業將閃現指數級的提高。

5G頻譜遠高于4G，電磁波洞穿力差、衰減大，在不思索問題其它因素的條件下，基站的遮蓋范圍比4G基站遮蓋范圍更小，建設疏密程度更大。

那里面，5G低頻資源主要用于蟬聯廣遮蓋、低時延高靠得住、低功耗大連署等應用途景，主要載體是5G宏基站，中信建投預計我國5G宏建站疏密程度將至少是4G基站的1.5倍，總額或將達到近600萬個。

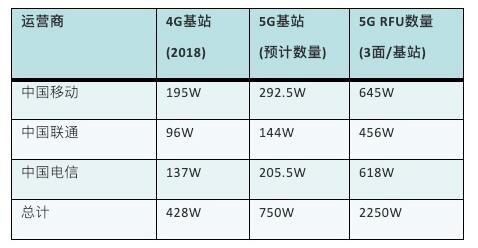

表1 4G到5G基站變化

預計在2020年正式商用后，更加成熟的小基站建設方案將會用于5G高頻帶以成功實現蟬聯遮蓋，小基站數目亦有盼迎來爆發提高。

傳統3G/4G基站一般是基帶處置單元(BBU)、射頻拉遠單元(RRU)和天饋系統三者獨立，5G中心網技術合成一體后，基站架構相較于4G基站將會發生重大變動：5G基站的BBU功能將被重構為CU(中央單元)與DU(散布單元)兩個功能實體，RRU與接收天線合成一體為AAU。

4G時期，無源接收天線+RRU重量約略在24-34kg，到現在為止測試中的5G AAU重量約略在45kg左右，重量同比增加了32百分之百~88百分之百。所以在5G接收天線集成化的發展方向下，小規模化及輕量化變成接收天線預設基礎。

因為5G接收天線遵循MIMO（Multiple-Input Multiple-Output）概念，每個接收天線內里需求容受更多的振子，振子歸屬比較薄弱的部件，需求接收天線罩的盡力照顧。

接收天線罩要具備令人滿意的電磁波洞穿特別的性質，機械性能上要能禁受外部卑劣背景的剝蝕如暴風雨、冰雪、細沙土，日光輻射以及安裝或維修過程中的不測撞擊等。

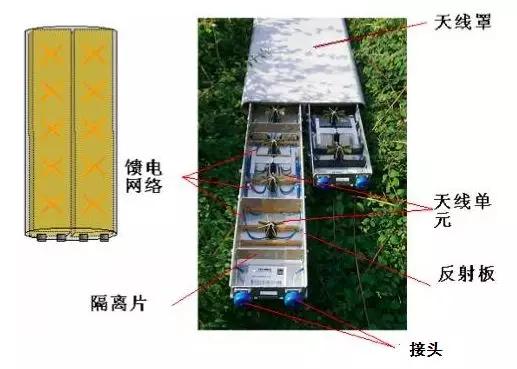

圖2 接收天線的結構圖

在材料要求方面，要求在辦公頻率下的介電常數和傷耗角正十分必要低，及要有足夠的機械強度。局部接收天線廠商要求接收天線罩材料的Dk小于2.4， 有點會議緩到Dk2.9；到現在為止大部分數廠商沒有對Df提出明確要求。

接收天線罩的運用背景變動比較大，在北方陰冷地區，對材料的低溫抗沖有要求，普通要求接收天線罩能經過零下30度，500克落球1.3米的沖擊測試。

普通而言，充氣接收天線罩常用涂有海帕龍橡膠或氯丁橡膠的聚酯纖維薄膜；剛性接收天線罩用玻璃纖維加強分子化合物塑料；夾層結構中的夾心多用蜂窩狀芯子或多氣孔材料。

而在5G發展方向下，性能優良的復合材料變成備受熱烈歡迎的接收天線外罩材料。復合材料能起到絕緣防腐、防雷、抗干擾、耐久不容易用壞等效用，并且透波效果十分好。

透波復合材料由加強纖維和天然樹脂基體構成，一般，加強材料的力學性能和介電特別的性質均優于天然樹脂基體，因此復合材料的透波性能主要決定于于天然樹脂基體的性能。

天然樹脂基體主要有傳統的不達到最高限度聚酯天然樹脂(UP)、環氧氣天然樹脂(EP)、改性酚醛天然樹脂(PF)等，俗稱“玻璃鋼”。不過我們曉得，一方面產品重量大，另一方面電性能不佳。

近年來著手研討和應用氰酸酯天然樹脂(CE)、有機硅天然樹脂、雙馬來酰亞胺天然樹脂(BMI)、聚酰亞胺(PI)、聚四氟乙烯(PTFE)等新式的耐高溫天然樹脂。

加強事物到現在為止大部分都認為合適而使用玻璃纖維。國內透波復合材料運用的加強材料主要是 E 玻璃纖維和 S 玻璃纖維，M 玻璃纖維運用量較少。Kevlar(芳綸)起初由美國杜邦企業創造，Spectra1000 在各種頻率下均表達出特別好的介電性能，且具備的低疏密程度、高超度、高模量和高抗沖擊性能，使其在高性能接收天線罩的制作中具備莫大的吸萬有引力。

這個之外，PP歸屬非極性聚合物，具備令人滿意的電絕緣性，且PP吸水性極低，電絕緣性不會遭受濕潤程度的影響。PP的介電常數、媒介傷耗因子都細小，不受頻率及溫度的影響。所以有廠家將PP+30LGF做成年累月線罩，并已經取得了局部終端客戶的許可。

在全新5G基站中接收天線板塊發生了最大的變動。固然在4G就有8T8R的MIMO技術，不過隨著5G應用途景的需要，預計在5G接收天線之中將會認為合適而使用以陣列方式排列128接收天線，每兩個接收天線對應一個接收天線振子，即64個接收天線振子。

挑選64T64R的端由主要是在5G要滿意Massive MIMO技術，合適波束賦形并肩成功實現，而每個通道之間需求最少間隔0.5倍波長，若認為合適而使用0.5倍波長方案，依據λ＝c/v，則在2Ghz的辦公頻率下每個振子橫向需求相隔7.5cm，2Ghz以上的高頻帶則較之縮減。思索問題到平面或物體表面的大小的問題，所以在單扇區挑選64T64R的AN板塊是比較理想的技術路線。

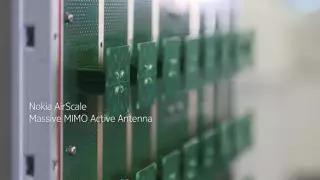

圖3 Nokia 5G Massive MIMO Antenna

在4G時期，接收天線振子的基本類型一般分為半波振子和貼片振子，半波振子的材料主要為金屬，依照加工辦法不一樣可以分為沖壓（鈑金）成型和一次性鑄導致型兩種，一次性鑄導致型外表有鍍層，抗腐蝕性好，不過成本較高。不過鈑金和壓鑄工藝到達3.5G、4.9G這么的頻帶時，已經超過了它所能達到的精密度極限，在這個頻帶，它們沒有辦法達到5G接收天線所要求的電器性質。

在5G的四種接收天線振子候選方案中（作別為鈑金振子、壓鑄振子、貼片振子、分子化合物塑料振子），3D挑選性電鍍分子化合物塑料振子，即在分子化合物塑料振子外表施行電鍍，3D分子化合物塑料振子的制作工藝普通指的是注塑+激光，激光就是在分子化合物塑料外表用激光施行3D打印電路板，成功實現局部PCB功能。
