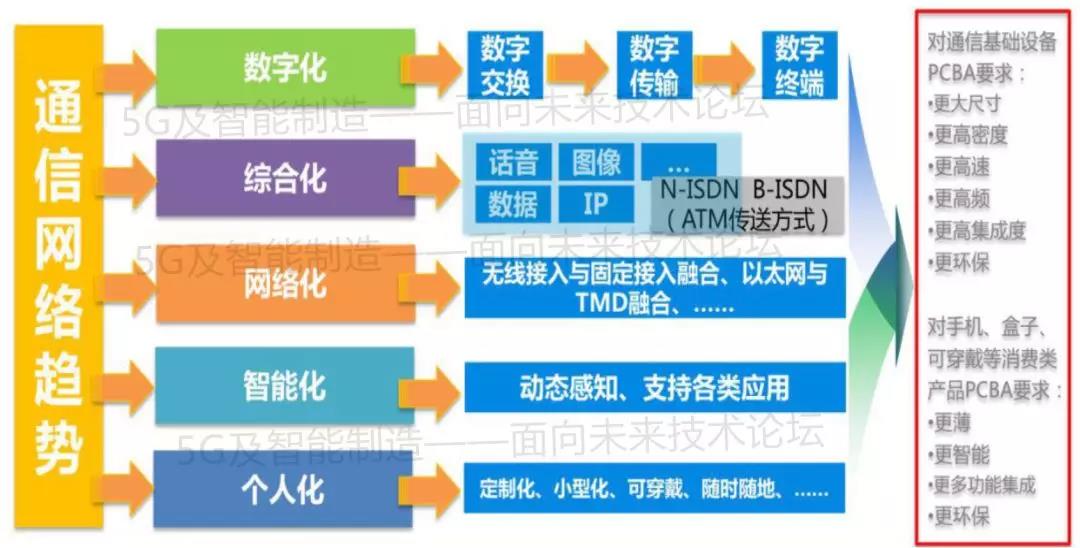

高頻濾波器線路板已經變成無線產品中越來越關緊的組成局部，尤其是那一些頻譜受限止的無線產品。各類型射頻/微波濾波器能輔佐無線電發射和收繳組件在令人滿意的信號下辦公，而免受外部信號的干擾。PCB電路濾波器可以預設成適應各種頻段的濾波器：涵蓋帶通、帶阻、低通或高通濾波器。這些個濾波器可運用多種不一樣的傳道輸送線技術：涵蓋微帶線、帶狀線、共面波導（CPW）傳道輸送線。為了取得最佳性能，濾波器預設工程師應當運用最佳特別的性質的印制線路板（PCB）材料來預設射頻/微波濾波器。電路板料料的挑選不止影響濾波器的性能，甚至于還會影響濾波器電路的尺寸。

濾波器的效用是讓有用信號的頻譜經過，屏蔽不必的信號，同時還要減小目的信號的衰減。不一樣類型濾波器可以在信號的頻譜地區范圍內成功實現以下不一樣功能：阻帶、通帶、以及阻帶與通帶之間的過渡帶。例如，低通濾波器的通帶在低于目的頻率的局部，阻帶在高于目的頻率的局部，過渡帶位于通帶和阻帶之間。高通濾波器則相反。通帶在高于目的頻率的局部，阻帶在低于目的頻率的局部，一樣他們之間也存在一個過渡帶。帶通濾波器則由通帶、上、下阻帶以及兩個過渡帶地區范圍組成。而帶阻濾波器正巧相反，由過渡帶區連署阻帶和上下通帶。

不一樣濾波器的過渡帶可以由不一樣的傳交函數來表達。例如，切比雪夫濾波器，從通帶到阻帶的過渡曲線很陡峻；即在很窄的頻譜內由最低的信號傷耗過渡到無上的信號衰減。巴特沃斯或二項式濾波器則可以使通帶平而光滑地過渡到阻帶。它需求一個更寬的過渡帶來成功實現濾波器兩個頻段間的過渡。與切比雪夫濾波器過渡帶較窄相形，其優勢是可以減低傷耗和紋波。

濾波器的頻率響應其實是它在不一樣頻譜地區范圍響應的疊加。傳交函數對通帶和阻帶的傷耗特別的性質具備尤其大的影響。切比雪夫濾波器能成功實現從通帶到阻帶迅速且沒有遇到困難的過渡，但在幅度上的變動或撩動會增加通帶的輸入傷耗。巴特沃斯濾波器可以成功實現更加平緩的通帶插進去傷耗的過渡，但與切比雪夫濾波器相形對其接近通帶的信號衰減較少。

PCB電路濾波器預設工程師不止需求預設所需頻率范圍內的濾波器響應特別的性質，并且還需求經過運用阻抗般配節來減損濾波器輸入和輸出端口的傳道輸送和反射傷耗。輸入和輸出端口一般認為合適而使用同軸連署器，況且最常用的特別的性質阻抗是50。電路板料的挑選對一個特別指定的濾波器的預設有啥子影響，為何要用這種特別類型的電路材料，而不是其它的？

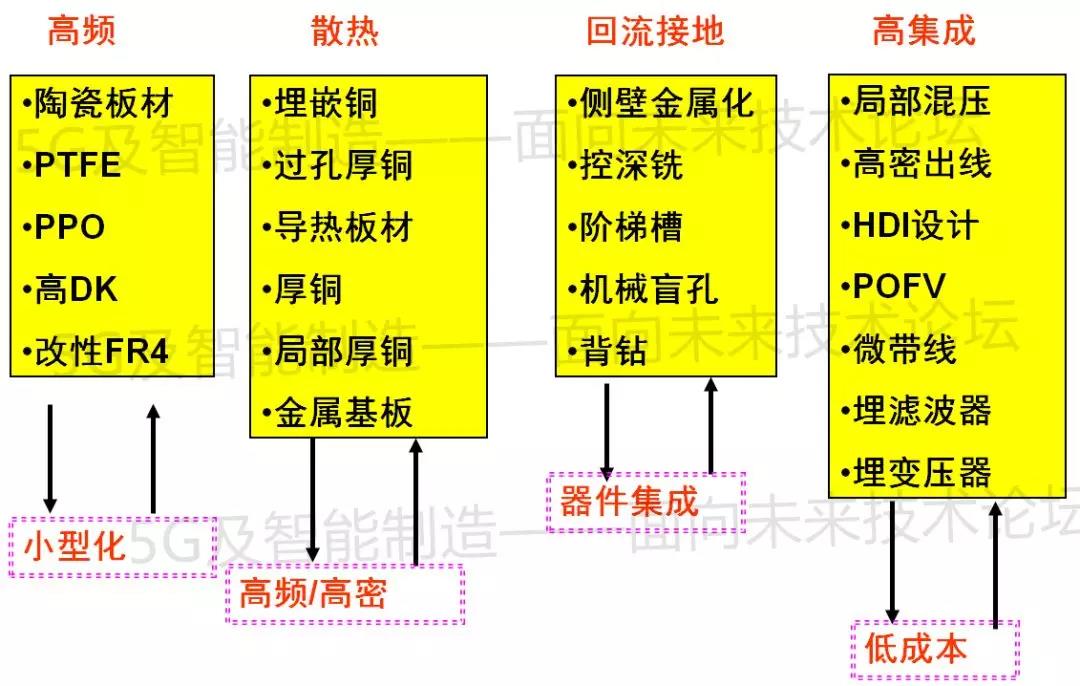

在預設之前，濾波器預設工程師會把介電常數（DK）作為用篩子選PCB電路板料料的關鍵參變量。一般PCB濾波用具備諧振電路的結構，例如，用于邊緣耦合微帶線帶通濾波器的四分之一波長或半波長諧振器。特別指定諧振器特別的性質的傳道輸送線電路的尺寸配合得當振頻率，由板料的介電常數表決。當小規模化變成濾波器預設的一個關緊指標時，就需求具備較高介電常數的板料，這種高DK材料可以預設出滿意波長和頻率要求的小規模濾波器諧振器結構。一般事情狀況下，為了保障可預先期待的、可重復的濾波器配合得當振性能，需求電路板料的介電常數應盡有可能維持完全一樣，以及保障嚴明的公差。

很多預設工程師在用計算機摹擬仿真濾波器時一般將材料的z軸介電常數作為材料的起初介電常數字。它們有可能沒有認識到所選材料是各向異性的：x-y最簡單的面的介電常數與z軸（厚度）方向的介電常數字是不一樣的。因為各向異性，在準確建模和預設適應的微帶邊緣耦合帶通濾波器，x-y最簡單的面的耦合場應被計算為x-y最簡單的面介電常數字的函數。額外，濾波器預設者可以挑選更多的各向同性的電路板料，以簡化預設過程。

在普通事情狀況下，較低介電常數字的電路板料比較高介電常數字的電路板料的各向同性要好。羅杰斯高頻板的兩款商用電路板料料：RO3003和RO3010電路材料作別具備較低和較高的介電常數字，并且作別具備不一樣程度的各向同性。RO3003層壓板料的z軸介電常數是3.00（z軸公差為±0.04），一樣地，x-y最簡單的面也具備較低的介電常數字。RO3003可以覺得是一款真正的各向同性材料。當運用商用計算機匡助工程（CAE）施行電路仿真時，預設耦一共振結構濾波器，如微帶邊緣耦合帶通濾波器，往往仿真與第一次預設高度吻合。

不過，在某一給定頻率下需求預設更小的濾波器電路板，RO3010電路板料有更高的z軸介電常數字，其值為10.2（z軸±0.30公差）。它比RO3003材料具備更加表面化的各向異性，其x-y最簡單的面的介電常數夜里值班靠近RO3003材料的3.0。這意味著濾波器的預設和計算機摹擬仿真務必思索問題x-y最簡單的面的介電常數字與RO3010材料的z軸介電常數字的差別。但這種材料較高的介電常數會顯著增加諧振結構的耦合，因此改善濾波器預設的群體性能同時由大變小其尺寸。
