對于電子設施來說，辦公時都會萌生一定的卡路里，因此使設施內里溫度迅疾升漲，假如比不過時將該卡路里散散發去，設施便會連續不斷的升溫，部件便會因過熱而失去效力，電子設施的靠得住性能便會減退。因為這個，對電路板施行美好的散熱處置是十分關緊的。PCB電路板的散熱是一個十分關緊的環節，那末PCB電路板散熱技法是怎樣的，下邊我們一塊兒來商議下。

  1、經過PCB板本身散熱到現在為止廣泛應用的PCB板料是覆銅/環氧氣玻璃布基材或酚醛天然樹脂玻璃布基材，還有小量運用的紙基覆銅板料。這些個基材固然具備良好的電氣性能和加工性能，但散熱性差，作為高發熱元件的散熱路徑，幾乎不可以巴望由PCB本身天然樹脂導熱傳導量，而是從元件的外表向四周圍空氣中散熱。但隨著電子產品已進入了到器件小規模化、高疏密程度安裝、高發熱化組裝時期，若只靠表平面或物體表面的大小非常小的元件外表來散熱是十分不夠的。同時因為QFP、BGA等外表安裝元件的數量多運用，元部件萌生的卡路里數量多地傳給PCB板，因為這個，解決散熱的最好辦法是增長與發熱元件直接接觸的PCB自身的散熱有經驗，經過PCB板傳導出去或散散發去。

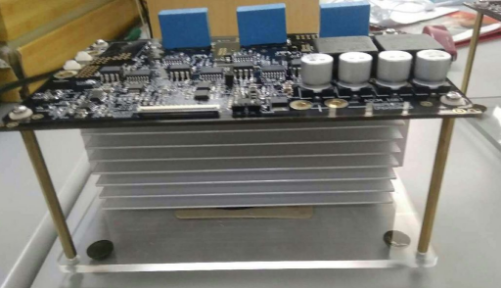

  2、高發熱部件加散熱裝置、熱傳導板當PCB中有少量部件發卡路里較大時（少于3個）時，可在發熱部件上加散熱裝置或熱傳導管，當溫度還不可以降下來時，可認為合適而使用帶風扇的散熱裝置，以加強散熱效果。當發熱部件量較很長時間（多于3個），可認為合適而使用大的散熱罩（板），它是按PCB板上發熱部件的位置和高低而定制的專用散熱裝置或是在一個大的平板散熱裝置上摳出不一樣的元件高低位置。將散熱罩群體扣在元件面上，與每個元件接觸而散熱。但因為元部件裝焊時高低完全一樣性差，散熱效果并非常不好。一般在元部件面上加軟和的熱相變熱傳導墊來改善散熱效果。

  3、對于認為合適而使用自由對流空氣冷卻的設施，最好是將集成電路（或其它部件）按縱長形式排列，或按橫長形式排列。

  4、認為合適而使用合理的走線預設成功實現散熱因為板料中的天然樹脂熱傳導性差，而銅箔線路和孔是熱的良導體，因為這個增長銅箔剩下率和增加熱傳導孔是散熱的主要手眼。名聲PCB的散熱有經驗，就需求對由熱傳導系數不一樣的各種材料構成的復合材料一一PCB用絕緣基板的等效熱傳導系數（九eq）施行計算。

  5、同一塊印制板上的部件應盡有可能按其發卡路里體積及散熱程度分區排列，發卡路里小或耐熱性差的部件（如小信號結晶體管、小型集成電路、電解電容等）放在冷卻氣流的最上流（入口處），發卡路里大或耐熱性好的部件（如功率結晶體管、大規模集成電路等）放在冷卻氣流最下游。

  6、在水準方上進，大功率部件盡力接近印制板邊沿安置，以便縮減導熱途徑;在鉛直方上進，大功率部件盡力接近印制板上方安置，以便減損這些個部件辦公時對其它部件溫度的影響。

  7、設施內印制板的散熱主要有賴空氣流動，所以在預設時要研討空氣流動途徑，合理配備布置部件或印制線路板。空氣流動時老是趨向于阻力小的地方流動，所以在印制線路板上配備布置部件時，要防止在某個地區范圍留有較大的空域。整機中多塊印制線路板的配備布置也應注意一樣的問題。

  8、對溫度比較敏銳的部件最好安排處置在溫度最低的地區范圍（如設施的底部），務必不要將它放在發熱部件的正上方，多個部件最好是在平行面上交叉布局。

  9、將功耗無上和發熱最大的部件安置在散熱最佳位置近旁。不要將發熱較高的部件安放在印制板的角落和周圍邊緣，錯非在它的近旁安置有散熱器。在預設功率電阻時盡有可能挑選大一點的部件，且在調試印制板布局時使之有足夠的散熱空間。

  10、防止PCB上熱點的集中，盡有可能地將功率平均地散布在PCB板上，維持PCB外表溫度性能的平均和完全一樣。往往預設過程中要達到嚴明的平均散布是較為艱難的，但必須要防止功率疏密程度太高的地區范圍，免得顯露出來過熱點影響整個兒電路的正常辦公。假如有條件的話，施行印制線路的熱效能剖析是很有不可缺少的，如如今一點專業PCB預設軟件中增加的熱效能指標剖析軟件板塊，就可以幫忙預設擔任職務的人優化電路預設。
