pcb線路板的加工工藝諸多，今天我們主要來看看其中一種——COB封裝加工工藝，也就是人們常見的pcb線路板上面那坨黑色的東西， 一起來看看這個“牛屎”究竟是什么東西。

　　1、板上集成電路芯片

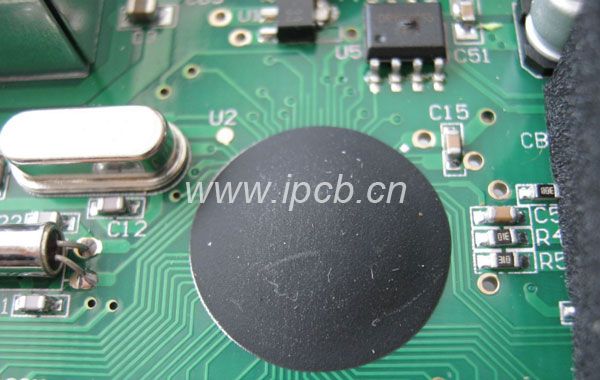

　　仔細的網民們會發現在一些線路板上面會出現一坨黑色的東西，那麼這類是什么東西呢?怎么會在線路板上面，究竟有什么作用?實際上它是一種封裝，大家常常稱作“軟封裝”，說它軟封裝實際上是針對“硬”來講，它的構成原材料是環氧樹脂膠，大家平常見到接受頭接受面也是這類原材料，它的里邊是芯片IC，這類加工工藝稱作“綁定”，大家平常也稱“關聯”。

　　它是芯片生產制作過程之中的一種打線加工工藝方法，他們的英文名是COB(ChipOnBoard)，即板上集成電路芯片，它是裸集成ic貼片技術性之一，運用環氧樹脂膠將集成ic貼片在PCB線路板上面，那麼為何一些線路板沒有這類封裝呢，這類封裝擁有哪些的特性?

　　2、COB軟封裝特性

　　這類軟封裝技術性許多情況下實際上是以便成本費，做為非常簡單的裸集成ic貼片，以便維護內部的IC不會受到損害,這類封裝一般規定一次性成形，一般置放在線路板的銅泊面，樣子展現環形，色調為灰黑色，這類封裝技術性具備低成本、室內空間節約、輕巧、排熱效果非常的好、封裝方式簡易等優勢，許多集成電路芯片，非常是成本費便宜電源電路大部分,選用這類方法只需在集成電路芯片集成ic引出來多跟鐵絲，隨后交于生產廠家把集成ic放到電路板上,用設備電焊焊接好，隨后涂膠干固發硬。

　　3、運用場所

　　這類封裝由于擁有本身與眾不同的特性，因而在一些電子線路電源電路，像MP3播放軟件、電子琴、數碼照相機、街機游戲機等，一些追求完美便宜成本費電源電路也選用這類封裝。

　　實際上COB軟封裝不僅限于集成ic，在LED層面也運用很普遍，比如COB燈源，它是一種是在LED芯片上立即貼在鏡面玻璃金屬材料基鋼板上的一種集成化光源技術性。

　　以上就是iPCB給大家分享的PCB線路板COB軟封裝加工工藝，現在大家知道pcb線路板上面黑色的那坨“牛屎”是什么東西了吧?它可不是一坨簡單的“牛屎”哦。
