剛性電路板與柔性電路板如何選擇?不知道剛性電路板和柔性電路板有什么特點，它們的相同之處和不同之處在哪里，pcb不知道怎么選擇，今天pcb線路板生產廠家iPCB就來告訴大家!

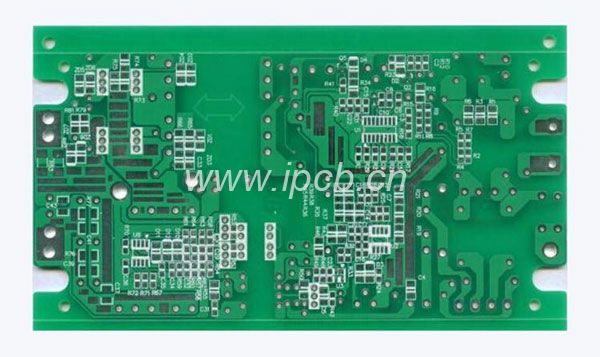

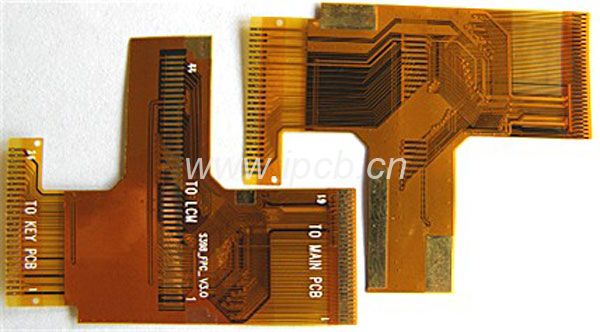

　　柔性PCB也被稱為柔性電路，柔性印刷電路板，柔性印刷，柔性電路。它們由薄的絕緣聚合物膜組成，其上固定有導電電路圖案，并且通常提供有薄的聚合物涂層以保護導體電路。剛性pcb也稱為剛性線路板，PCB( Printed Circuit Board)，中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

　　剛性PCB與柔性pcb的相似之處和不同之處

　　在設計剛性PCB時,必須遵循某些設計規則,包括最小孔尺寸,最小空間和走線寬度,到板邊緣的最小距離,銅和總體設計厚度。此外,許多制造工藝步驟在剛性和柔性PCB之間共享。這些工藝步驟包括孔和通孔的鉆孔和電鍍,光學成像和顯影,銅跡線,焊盤,輪廓和平面的蝕刻,以及電路板的加熱(烘烤),以便從PCB去除水分。在制造過程的這一點上,剛性PCB通向焊接掩模工作站,而柔性電路則連接到覆蓋工作站。

　　IPC和剛性和柔性PCB的標準

　　以下IPC標準列表適用于剛性PCB和柔性電路。請注意,此列表并非詳盡無遺,可能需要考慮其他IPC標準。

　　IPC-2221A,印刷電路板設計通用標準

　　IPC-2223,柔性印刷電路板的分段設計標準

　　IPC-4101,剛性和多層印刷電路板基材規范

　　IPC-4202,用于柔性印刷電路的柔性基礎電介質

　　IPC-4203,粘合涂層介電薄膜,用作柔性印刷電路和柔性粘合劑粘合薄膜的蓋板

　　IPC-4204,柔性金屬包覆電介質,用于制造柔性印刷電路

　　IPC-6013,柔性印刷線路的資格和性能規范

　　減小尺寸和重量對柔性電路的好處

　　通常,柔性電路是需要以下制造商的首選解決方案:

　　適用于剛性板不能的接線解決方案。

　　薄而輕的產品,但仍然耐用。

　　現有技術的小型化版本。

　　三維包裝幾何。

　　少量設備互連。

　　抗沖擊和抗振動。

　　這些優勢表明靈活的電路選項是移動消費電子產品的理想解決方案，將智能手機或筆記本電腦拆開的老練電路板業余愛好者將在市場上的任何現代設備中找到豐富的靈活電路。

　　在移動設備的情況下,使用剛性電路會導致設備太大,太重,太脆弱而不方便隨身攜帶。第一臺全功率移動電腦Osborne I 就是這種情況 ,它以24.5磅的驚人重量進行稱重。然而,尺寸和重量減少僅代表柔性電路故事的一半。它們也是高溫和高密度應用的理想選擇。

　　高溫和高密度應用

　　在許多情況下,柔性電路由聚酰亞胺或類似的聚合物制成。這種材料 比大多數電路板材料散熱更好。出于這個原因,柔性電路可以放置在不方便的位置,其中熱量會影響剛性電路板的性能。

　　柔性電路板可以設計為承受極端溫度 - 介于-200°C和400°C之間 ,這就解釋了為什么它們非常適合石油和天然氣行業的鉆孔測量。實際上,由于這些條件以及在大多數工業環境中對小型,不引人注目的設備的需求,柔性電路代表了大多數工業傳感器技術中工程設計的首選。耐高溫性通常具有良好的耐化學性和優異的耐輻射性和抗紫外線性。結合高密度電路板設計中控制阻抗的能力,靈活的電路設計為制造商提供了許多好處。

　　為什么不讓所有電路板都靈活?

　　柔性電路板當然很有用,但它們不會取代所有應用的剛性電路板，成本效率是在消費產品中實施專用柔性電路板設計的主要障礙，剛性電路板制造和安裝在典型的自動化大批量制造設備中較便宜。

　　通常,創新產品的理想解決方案是在必要時采用柔性電路,并采用堅固,可靠的剛性電路板,盡可能降低制造和裝配成本。一些制造商甚至明確地為此目的使用混合剛性 - 柔性印刷電路板。這在膝上型計算機和醫療設備中很常見,其中剛性電路板可以使用帶狀柔性電路彼此連接。這些電路板可以通過專注于每個電路板基礎技術的各自優勢來進行復合和設計,以滿足任何數量的工程需求。

　　以上就是關于剛性電路板與柔性電路板如何選擇的一些相關介紹，如果還需要其他pcb相關的幫助，你可以咨詢iPCB，iPCB專業研發生產各種高端pcb板，高精密FPC線路板和PCB電路板，高頻、混壓PCB打樣及批量生產，自主研發的專利系統可在線自助查詢PCB價格，pcb打樣最快12小時內交貨!
