pcb打樣是什么?這十個pcb打樣難點你必須知道!
2020-07-01
瀏覽次數:1914
分享到:

  不知道pcb打樣是什么?pcb打樣難不難,成本會不會很高,工序是不是很復雜,本文將詳細告訴你,pcb打樣的十個難點!

  首先我們先來說一下,為什么要做pcb打樣?PCB打樣的用戶群體主要以電子工程師為主,也有學術研究的學生群體,科研的研究院等。pcb打樣的工廠有很多,有批量生產pcb的工廠做打樣,也有專門做打樣的工廠做打樣,可以根據自己的需求來做。pcb打樣的十個難點如下:

  一、PCB打樣加工層次定義不明確

  單面板設計在TOP層,如不加說明正反做,也許制出來板子,裝上器件而不好焊接。

  二、PCB打樣大面積銅箔距外框距離太近

  大面積銅箔距外框應至少保證0.2mm以上間距,因在銑外形時如 銑到銅箔上容易造成銅箔起翹及由其引起阻焊劑脫落問題。

  三、PCB打樣用填充塊畫焊盤

  用填充塊畫焊盤在設計線路時能夠通過DRC檢查,但對于加工是不行,因此類焊盤不能直接生成阻焊數據,在上阻焊劑時,該填充塊區域?qū)⒈蛔韬竸└采w,導致器件焊裝困難。

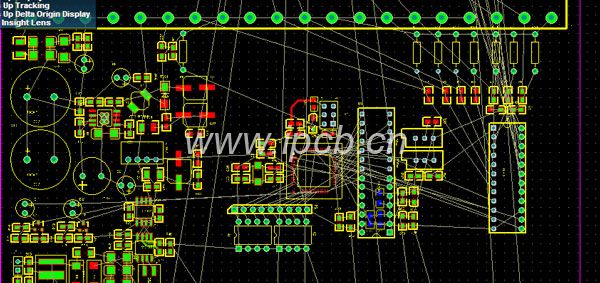

pcb打樣

  四、PCB打樣電地層又是花焊盤又是連線

  因?yàn)樵O(shè)計成花焊盤方式電源,地層與實際印制板上圖像是相反,所有連線都是隔離線,畫幾組電源或幾種地隔離線時應小心,不能留下缺口,使兩組電源短路,也不能造成該連接區域封鎖。

  五、PCB打樣字符亂放

  字符蓋焊盤SMD焊片,給印制板通斷測試及元件焊接帶來不便。字符設計太小,造成絲網印刷困難,太大會使字符相互重疊,難以分辨。

  六、PCB打樣表面貼裝器件焊盤太短

  這是對通斷測試而言,對于太密表面貼裝器件,其兩腳之間間距相當小,焊盤也相當細,安裝測試針,必須上下交錯位置,如焊盤設計太短,雖然不影響器件安裝,但會使測試針錯不開位。

  七、單面焊盤孔徑設置

  單面焊盤一般不鉆孔,若鉆孔需標注,其孔徑應設計為零。如果設計了數值,這樣在產生鉆孔數據時,此位置就出現了孔座標,而出現問題。單面焊盤如鉆孔應特殊標注。

  八、PCB打樣焊盤重疊

  在PCB打樣鉆孔工序會因?yàn)樵谝惶幎啻毋@孔導致斷鉆頭,導致孔損傷。多層板中兩個孔重疊,繪出底片后表現為隔離盤,造成報廢。

  九、PCB打樣設計中填充塊太多或填充塊用極細線填充

  產生光繪數據有丟失現象,光繪數據不完全。因填充塊在光繪數據處理時是用線一條一條去畫,因此產生光繪數據量相當大,增加了數據處理難度。

  十、圖形層濫用

  在一些圖形層上做了一些無用連線,本來是四層板卻設計了五層以上線路,使造成誤解。違反常規性設計。設計時應保持圖形層完整和清晰。


  看了上述之后相信大家對pcb打樣是什么有一定的了解了吧?pcb打樣生產,是我們?cè)O(shè)計了線路板之后第一件要做的事,工程師們可不能掉以輕心,一定要找一家靠譜的pcb工廠打樣,否則你都不知道是你的設計出問題,還是產品出什么問題,會給后續帶來一堆麻煩。
