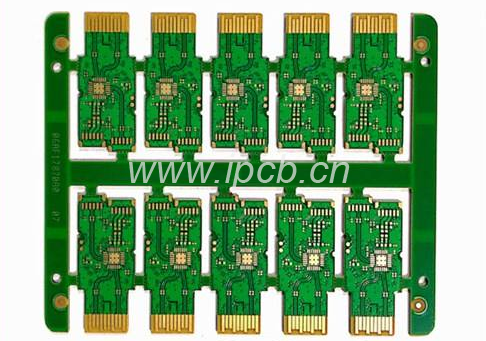

現在主板上都采用多層pcb板，大大增加了可以布線的面積。多層pcb板用上了更多單或雙面的布線板，并在每層板間放進一層絕緣層后壓合。PCB板的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含最外側的兩層，常見的PCB板一般是4～8層的結構，很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上，沒有人能有這么好的眼力。

　pcb板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個PCB板上的，而在制造過程中部份被蝕刻處理掉，留下來的部分就變成網狀的細小線路了。這些線路被稱作導線或稱布線，并用來提供PCB板上零件的電路連接。通常PCB板的顏色都是綠色或是棕色，這是阻焊漆的顏色，是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。

　　pcb的4層板是第1、第4層走線，其他幾層另有用途(地線和電源)，6、8層的增加了輔助信號層。pcb板子設計問題，每一層有各自的作用：有電源層、主信號層、輔助信號層、接地層，6、8層的大體設計是一樣的。

　　多層pcb板的電路連接是通過埋孔和盲孔技術，主板和顯示卡大多使用4層的PCB板，也有些是采用6、8層，甚至10層的PCB板。要想看出是PCB有多少層，通過觀察導孔就可以辯識，因?yàn)樵谥靼搴惋@示卡上使用的4層板是第1、第4層走線，其他幾層另有用途(地線和電源)。所以，同雙層板一樣，導孔會打穿PCB板。如果有的導孔在PCB板正面出現，卻在反面找不到，那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔，自然就是4層板了。

　　小技巧：將主板或顯示卡對著光源，如果導孔的位置能透光，就說明是6/8層板;反之就是4層板。

　　PCB是PrintcircuitBoard的簡寫，即印刷電路板。它是在絕緣材料的基板上附著導電銅皮用以作為電路連線，這些電路連線可在正面，反面，甚至基板的中間都可以有，一般大于2層的(即正反面)的電路層的PCB，被稱為多層板。

　　PCB線路板可以分為只有一面印有電路的單層板(單面板)、上下兩面都印有電路的雙面板以及中間夾有多層電路的多層板。

　　以上就是小編整理的關于多層PCB板如何分辨有多少層的知識，希望對大家有所幫助，如還有不清楚的地方，請聯系我們iPCB為您解答。
