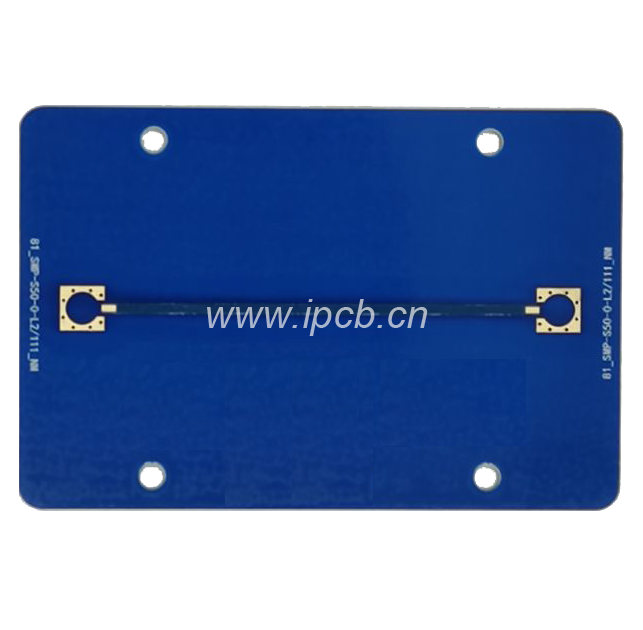

    Rogers RO4350B+FR4高頻混壓板

    品       名:Rogers RO4350B+FR4 高頻混壓板

    板       材:Rogers RO4350B+FR4
    層       數:4層
    板       厚:1.2MM
    銅       厚:1OZ
    介質厚度:0.508mm
    介電常數: 3.48
    導 熱 性 :0.69w/m.k
    阻燃等級:V-0
    體積電阻率:1.2*1010
    表面電阻率:5.7*109
    密     度 :1.9gm/cm3
    表面工藝:化學沉金
    用    途:通訊儀表

    產品詳情 技術參數

    高頻電路板一般層數比較多,除了精選材料外,高頻板制作流程中的壓合工藝也非常重要。

    壓合的流程:

    1.棕化:

    1/3OZ的芯板不可重工,1/2OZ棕化最多允許1次,1OZ允許重工兩次。

    2.壓合:

    A.依據不同的材料特性,根據工藝部制定的作業文件要求的程式進行壓合。

    B.壓合疊合排版后一定要將板兩面清潔干凈,避免板屑?jí)汉蠒r(shí)反粘至板面上。

    C.多層壓合時,一定要采用鉚釘鉚合后再壓板,鉚釘至少短邊各1顆,長方向各2顆,提高層間對準度,小排版400*400以內,可以考慮用4顆鉚釘鉚合。

    D.壓合完成后,一定要冷壓2小時,壓合完成后,采用X-RAY測試層間對準度,有異常時及時反饋。

    E.壓合完成后,量測板厚,有異常時及時反饋。

    F.使用清潔的保護手套和隔離片以阻止雜物和沾污板面。

    G.蝕刻后PTFE層壓板表面不能經過機械磨刷/刷板處理。

    H.高頻材料壓合:

    a.普通FR4類:普通FR4基板、半固化片、低流膠PP

    b.PTFE類:TaconicTPG32、TPG30等,壓合溫度要達350度以上

    c.熱塑行類:TaconicHT1.5粘結片壓合(介電常數2.35,厚度1.5mil,具熱塑性,在大約204°C時會重新軟化)。

    d.純膠類:生益50UM純膠(應用于盲槽類產品)。

    e.FEP、FEP軟化點大約260°C,可提供較大的抗分層保護,適合噴錫工藝。

    f.低溫高頻材料:RO4450B、RO4450F

    我司專業從事PCB制造有多年豐富的PCB制造經驗,致力于以
    合理的價格為全球客戶提供快速、高品質的PCB板,每一塊電路板都按照嚴格的標準制作,符合IPC 、
    RoHS等標準,確保PCB電路板滿足客戶要求。
    歡迎咨詢!


    品       名:Rogers RO4350B+FR4 高頻混壓板

    板       材:Rogers RO4350B+FR4
    層       數:4層
    板       厚:1.2MM
    銅       厚:1OZ
    介質厚度:0.508mm
    介電常數: 3.48
    導 熱 性 :0.69w/m.k
    阻燃等級:V-0
    體積電阻率:1.2*1010
    表面電阻率:5.7*109
    密     度 :1.9gm/cm3
    表面工藝:化學沉金
    用    途:通訊儀表
