HDI電路板

HDI電路板

  • 6層二階HDI半孔板
  • 6層二階HDI半孔板

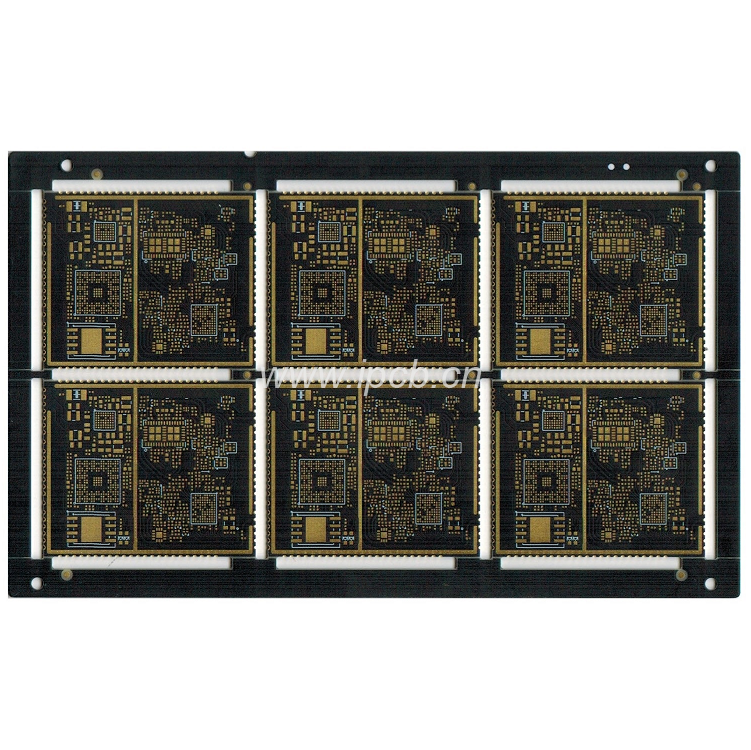

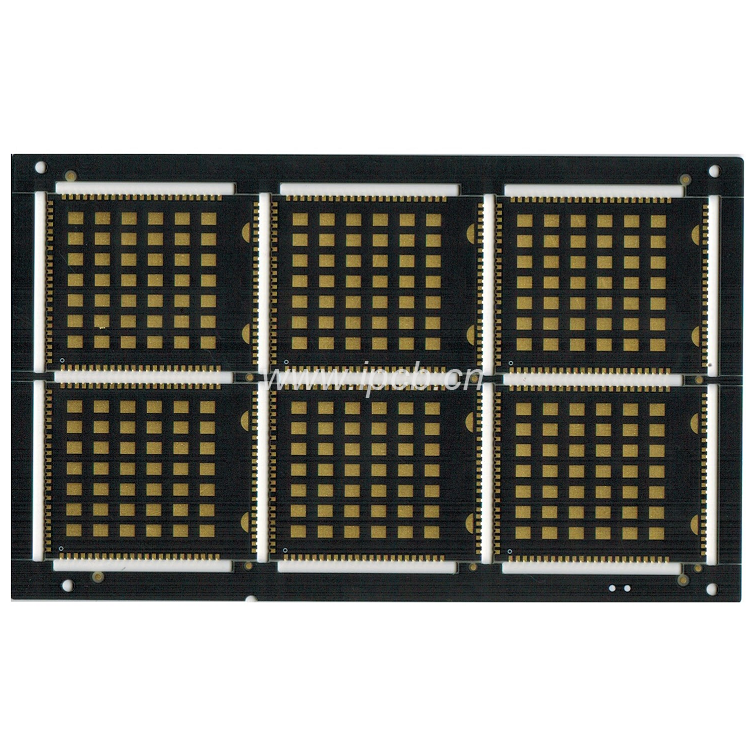

    6層二階HDI半孔板

    品    名:6層二階 HDI 半孔板
    板    材:FR4
    層    數:6層

    板    厚:1.0mm
    表面工藝:沉金
    銅    厚:0.5OZ
    最小線寬/線距:3mil/3mil
    特殊工藝: 半孔,二階
    用    途:通訊 模塊

    產品詳情 技術參數

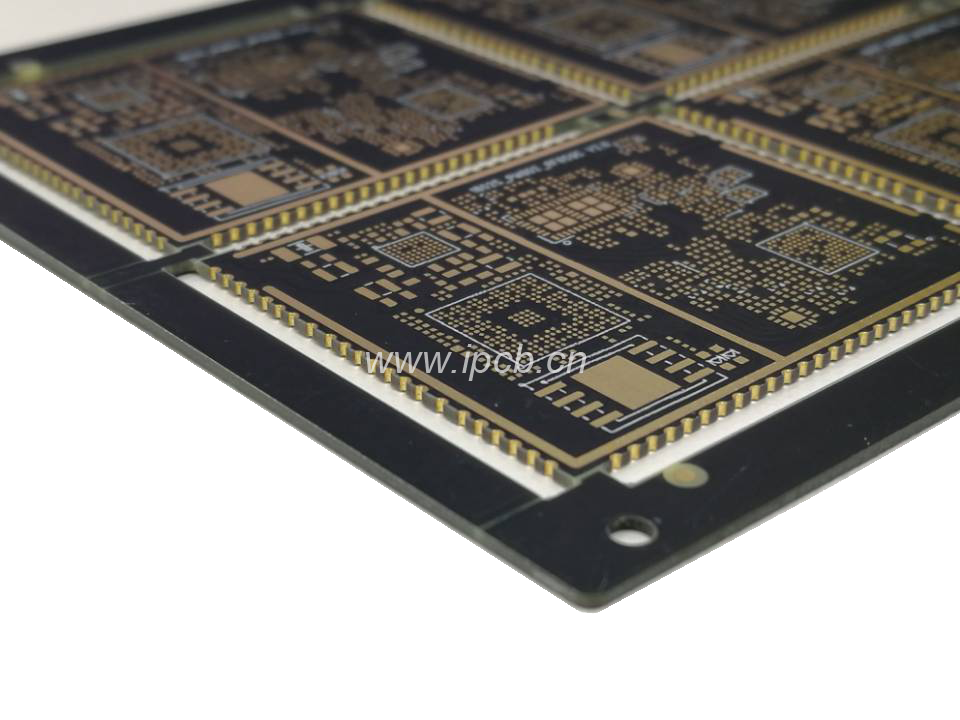

    金屬半孔(槽)定義,一鉆孔經孔化后再二鉆、外形工藝,最終保留金屬化孔(槽)一半,簡單的說就是板邊金屬化孔切一半。

    在PCB行業中也叫郵票孔,是可以直接將孔邊與主邊進行焊接的,可以節省連接器和空間,一般在信號電路里經常出現。
    半孔板生產流程它包括以下步驟:
    (1)外層線路設計;(2)基板圖形電鍍銅;(3)基板圖形電鍍錫;(4)半孔處理;(5)退膜;(6)蝕刻。
    如何控制好板邊半金屬化孔成型后的產品質量。如孔壁銅刺翹起、殘留一直是加工過程中的一個難題。
    這類板邊有整排半金屬化孔的PCB,其特點是孔徑比較小,大多用于載板上,作為一個母板的子板,通過這些半金屬化孔與母板以及元器件的引腳焊接到一起。
    所以如果這些半金屬化孔內殘留有銅刺,在進行焊接的時候,將導致焊腳不牢、虛焊,嚴重的會造成兩引腳之間橋接短路。


    我司專業從事PCB制造有多年豐富的PCB制造經驗,致力于以
    合理的價格為全球客戶提供快速、高品質的PCB板,每一塊電路板都按照嚴格的標準制作,符合IPC 、
    RoHS等標準,確保PCB電路板滿足客戶要求。  歡迎咨詢。




    品    名:6層二階 HDI 半孔板
    板    材:FR4
    層    數:6層

    板    厚:1.0mm
    表面工藝:沉金
    銅    厚:0.5OZ
    最小線寬/線距:3mil/3mil
    特殊工藝: 半孔,二階
    用    途:通訊 模塊
